CAD绘图技巧1:怎么将图形缩放或扩大到指定数值

admin 2015年7月8日21:23:00CAD绘图评论28阅读模式
摘要

想把一种图形的长尺寸缩小到一定值,如果要按比例缩放的情况要先算出这个比例是多少。那么,应该有一种方法可以直接将尺寸缩放到指定值的。

今天自己随便浏览了下网站,发现分享的关于CAD技巧只有一篇,果断来分享一个。于是乎忽然想起前段时间和同事们讨论的问题:怎么将图形缩放或扩大到指定数值?

起因是这样的,想把一种图形的长尺寸缩小到一定值,如果要按比例缩放的情况要先算出这个比例是多少。那么,应该有一种方法可以直接将尺寸缩放到指定值的。下面以长度为100的长方形为例。

CAD绘图技巧1:怎么将图形缩放或扩大到指定数值

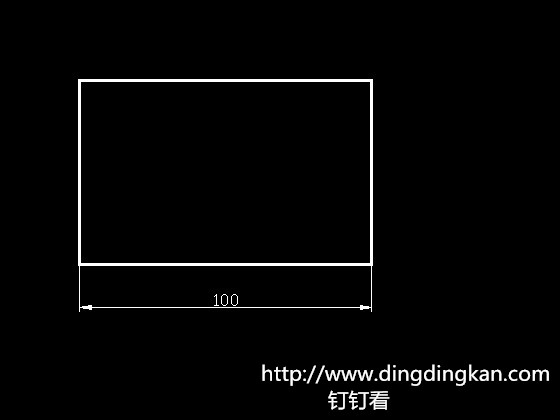

上图为一长方形,从标注可以看出来,长度为100,现在想把这个长方形的长度缩放到33,应该怎么操作呢?

命令还是一样:缩放;不同之处选完基点后不直接按比例,而是先按参照命令"R",如图:

CAD绘图技巧1:怎么将图形缩放或扩大到指定数值

选完参照后,选取长度为100的线,再输入需要改变后的数值33,确认即可,更改后的图形如下图。

CAD绘图技巧1:怎么将图形缩放或扩大到指定数值
