PRO/E其他技巧1:怎么定制扫描路径的起始点

admin 2015年5月25日22:10:16Proe/Creo其他技评论1阅读模式
摘要

通常我们认为不同版本(如3.0和5.0)的操作可能不太一样,但事实上是同一版本的不同代码(如F0000和M020)的操作都有可能不是一样的。

今天跟朋友研究了下关于选取扫描路径的起点的问题,发现有个重大问题给我们忽略了。通常我们认为不同版本(如3.0和5.0)的操作可能不太一样,但事实上是同一版本的不同代码(如F0000和M020)的操作都有可能不是一样的。

一般来说,我们在选取扫描路径后可以按中键确定表示选取完毕。

PRO/E其他技巧1:怎么定制扫描路径的起始点



PRO/E其他技巧1:怎么定制扫描路径的起始点

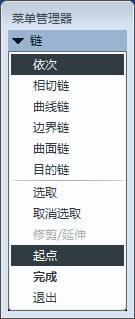

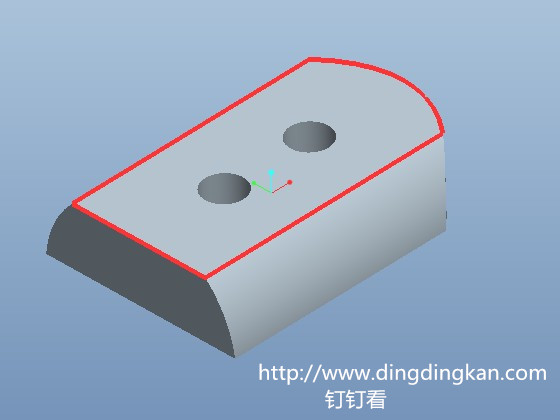

按中键确定后会弹出如上对话框,再点击“起点”即可选取起始扫描点,再在图中选取其中一点作为起始点即可。下图就是选择了下方带蓝色箭头的点作为起始点。

PRO/E其他技巧1:怎么定制扫描路径的起始点

但是,有些版本不是这样。如果直接按中键后会直接进入选择方向的对话框,这时起点为默认的起点。那么,这种情况怎么选择扫描的起始点呢?答案在下方

PRO/E其他技巧1:怎么定制扫描路径的起始点

选择好扫描的路径后,不要按中键来确定,需要按以上图中的确定来表示选择完毕,这个时候“起点”选项才不会是灰色的,我们才能选择起始点。
