摘要

大家可以看到,单单这个组件的上下盖是一体的,利用的是塑胶的绞链结构,就是连接处很薄很软,可以弯来弯去的那种,平时生活也经常可以看到,大家不妨留心一下。

前段时间分析下了一个婴儿用的雾化器,今天来分析下成人用的雾化器。



也许有朋友就有疑问了,你哪来这么多产品分析啊?是搞雾化器产品结构设计的吗?



这个说业话长了……一个一个道来,婴儿雾化器是因为宝宝感冒时去社康买的,后来因为不注意,我也给宝宝传染了,因此不得不去买一个成年人用的雾化器回来,所以就有了这两种雾化器的结构分析啦。好了,扯远了,下面开始。



先上一个包含所有零件的全图,让大家先有个整体概念。



成人雾化器结构分析



下图则是组装的产品,初看之下还是挺紧凑的。



成人雾化器结构分析

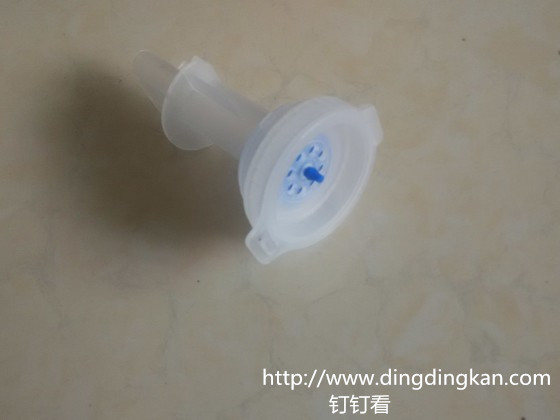

下面是整个产品的核心部分,大家可以看到,单单这个组件的上下盖是一体的,利用的是塑胶的绞链结构,就是连接处很薄很软,可以弯来弯去的那种,平时生活也经常可以看到,大家不妨留心一下。



成人雾化器结构分析



跟铰链对立的另一个面呢,是众所周知的扣拉结构,如下图所示。



成人雾化器结构分析

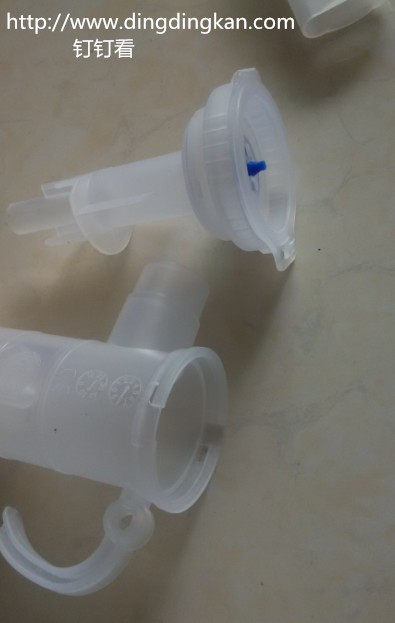

装配好核心部分后,下面开始将核心部分套放套筒内部,而两者的结构也是跟婴儿雾化器类似的旋转扣位结构。题外话:从结构设计来看,两个产品的作者可能是同一人哦。当然,这是猜的。



成人雾化器结构分析

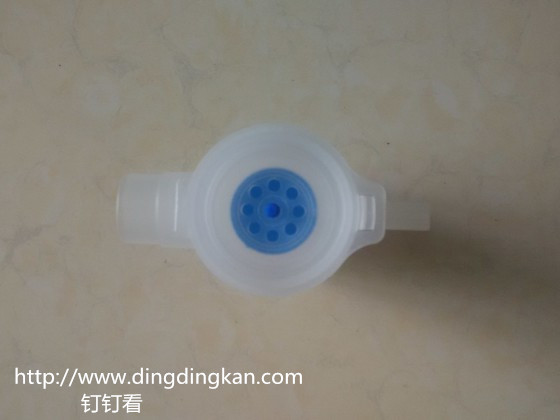

装进行后,还没旋转扣紧的效果,是下图这样的。



成人雾化器结构分析

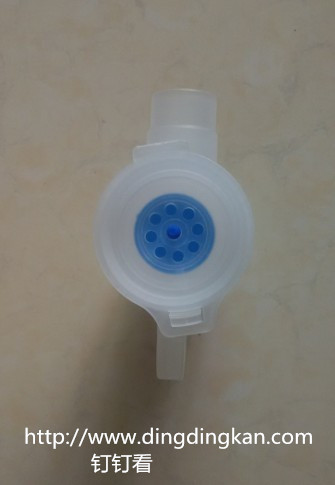

而装配好后大家就各就各位了,方向也正了。



成人雾化器结构分析

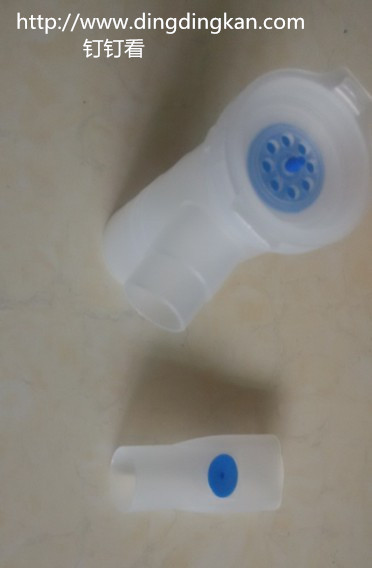

最后,只剩下前面那个前套筒了,装配好后就跟前面那个装配好的图一样了。



成人雾化器结构分析
