PRO/E零件设计技巧3:怎么利用平面或曲面来剪切实体

admin 2015年5月11日22:38:38Proe/Creo零件设计评论阅读模式
摘要

如果我们只想留下其中的一半,一般做法就在居中的平面上进行两边拉伸,再将材料切除掉就行啦。这里分享一种更快捷的方法。

昨天是母亲节,陪着宝妈和宝宝就这样普普通通地过了一天,有时觉得,生活其实也不用那么复杂,简简单单就好。看似大彻大悟,其实就是一感触而已。

打住,今天给大家分享一下实体剪切技巧。大家在平时进行产品结构设计时,是不是生成实体后要去除材料一般都是通过拉伸旋转这些来进行切除的?这里分享一下用曲面进行切除的技巧。当然,这里的曲面也包括一般的平面。上图。

PRO/E零件设计技巧3:怎么利用平面或曲面来剪切实体

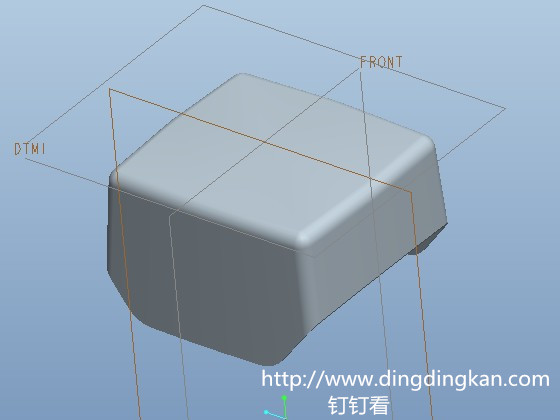

这个图为一抽壳后的箱体,如果我们只想留下其中的一半,一般做法就在居中的平面上进行两边拉伸,再将材料切除掉就行啦。这里分享一种更快捷的方法:选中平面“FRONT”-点击“编辑”中的“实体化”命令,这里将出来以下界面

PRO/E零件设计技巧3:怎么利用平面或曲面来剪切实体

这里加亮的部分为留下的部分。再根据需求选择好方向,确定就OK啦。



备注:进行剪切的曲面可以是一平面,也可以是一曲面,只是平面切除后的面是平整的,弯曲曲面切出来的面是弧度的,可以各取所需。
