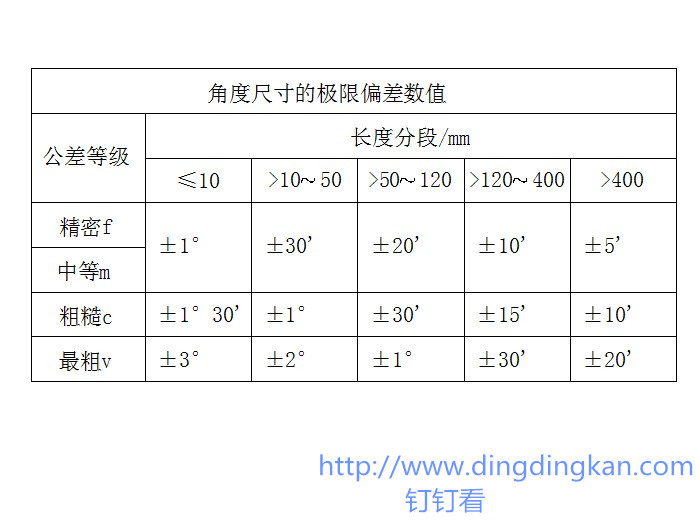

尺寸公差标准(GB-T1804) admin 192文章 1评论 2015年6月11日22:29:46标准测试评论阅读模式 摘要因此,将公差标准体现在图上就特别有必要了,没标上的尺寸公差就可以直接参考。 今天整理了下关于线性尺寸的公差标准,特分享出来。一般来说,这个标准在2D图中是要体现出来的。因为每个尺寸都有其公差,但是作为产品结构设计的工程师不可能每个尺寸都给标上。因此,将公差标准体现在图上就特别有必要了,没标上的尺寸公差就可以直接参考。当然,关键尺寸还是自己标上公差为妙。 分三张图来说明。第一张是线性尺寸,也是最常用的。 第二张是倒圆倒角尺寸,偶尔用得到。 第三张是角度尺寸,比较少用。 点赞 http://www.dingdingkan.com/biaozhunceshi/642.html 复制链接 复制链接
