塑胶结构之15:另类扣位1

admin 2015年6月10日21:49:53经典结构评论5阅读模式
摘要

在产品结构设计中,这种扣位一般应用于由于外观方面而导致不能用锁螺丝的结构。

今天分享一个比较少见的塑胶扣位结构,在产品结构设计中,这种扣位一般应用于由于外观方面而导致不能用锁螺丝的结构。直接上图。

塑胶结构之15:另类扣位1

之所以说这种扣位少见,是因为这种结构配合不是以相互运动来完成配合的,而是要通过倾斜插进去来进行装配,装配完成后两零件间的配合面也是呈平行状态,互相卡住才不会掉出来。这种结构由于装配特性,所以不能设计在一个零件的四个面,而最多只能设计在三个面上。比如说左右两边加顶部或底部。

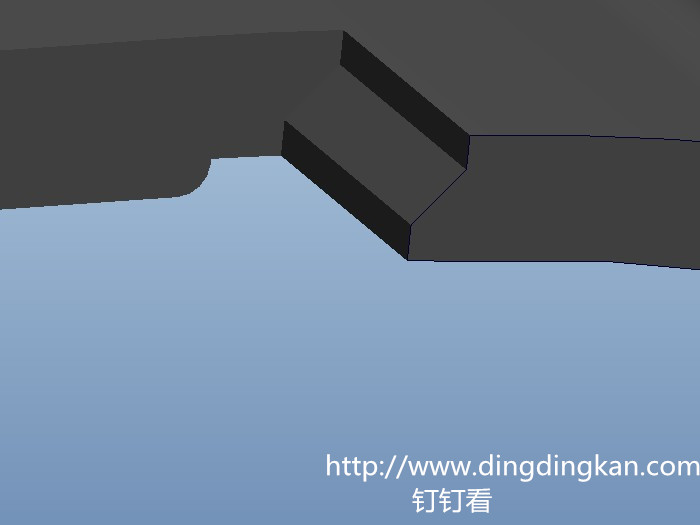

另一个设计要点就是在均匀壁厚上要作出相应的配合扣位,这个很好理解,直接出在模具上妈即可。最重要的是,此扣位前面一定要保留出一定的空间,不然会导致另一零件倾斜后没有空间穿插不进去而不能装配。如下图,扣位前有留空。

塑胶结构之15:另类扣位1
