苹果新款手机iPhone 6拆解

摘要

分享下iPhone 6的全面拆解,让你了解高端手机的内部结构。

今天在网上看了个iPhone 6拆解,感觉解说起来怪怪的,于是上网找到了原版的拆解说明,可惜是英文版的,于是借助网络词典的力量硬是把这文章翻译完了,在这分享给从事结构设计的工程师们。当然,其中也有一些个人的见解的,解说翻译的不好请包涵。下面,工作开始。

苹果新款手机iPhone 6拆解

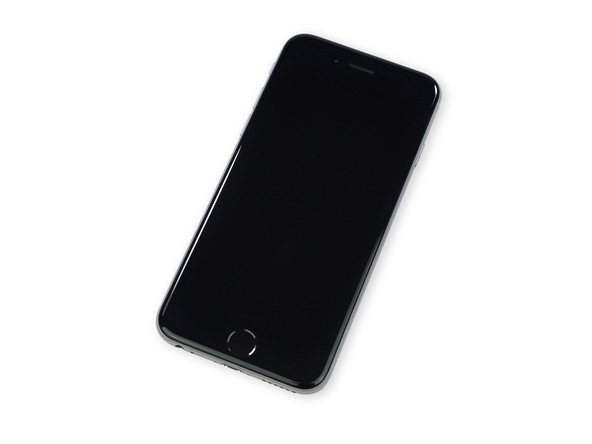

先上一款图片,这款是太空灰颜色的。

苹果新款手机iPhone 6拆解

据说排了很长的队才拿到iPhone 6的样机,不过我看有点像香港九龙塘又一城苹果专卖店,呵呵,有点像而已,如果你去过又一城应该会知道。

苹果新款手机iPhone 6拆解

苹果新款手机iPhone 6拆解

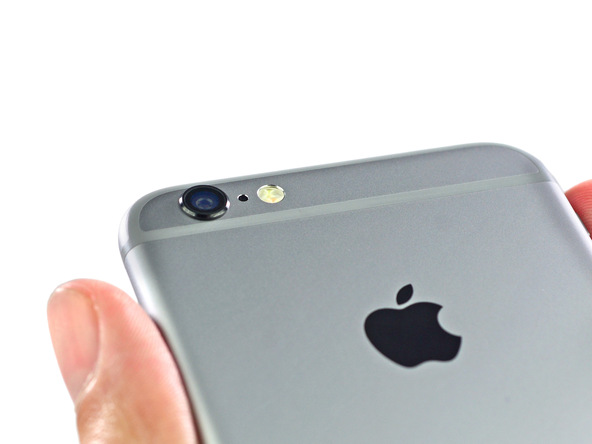

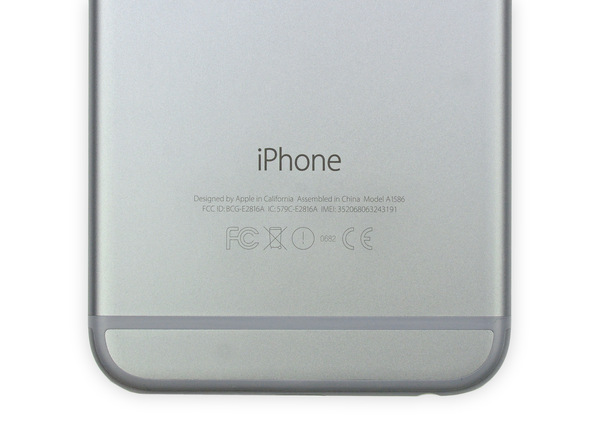

iPhone 6的型号名为A1586。这个摄像头凸起来的部分,据测量凸起部分为0.6mm,作为一个产品结构设计工程师,你应该知道0.6mm有多大的量。不过苹果的高级工程师岂会不清楚?之所以坚持凸起这部分是为了提升更好的光学性能,要不你以为苹果拍出来的相片会有那么好?有舍才有得,这个道理大家都懂。

苹果新款手机iPhone 6拆解

苹果新款手机iPhone 6拆解

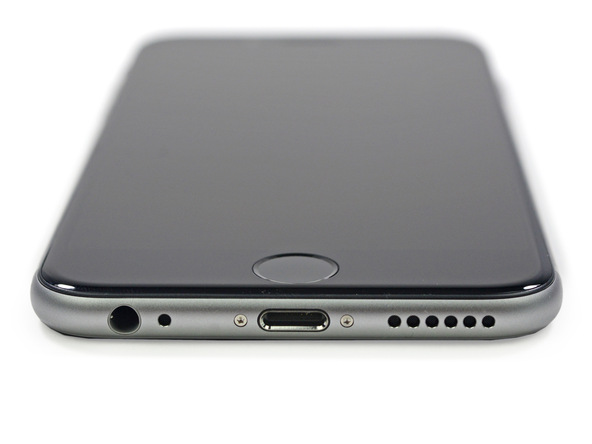

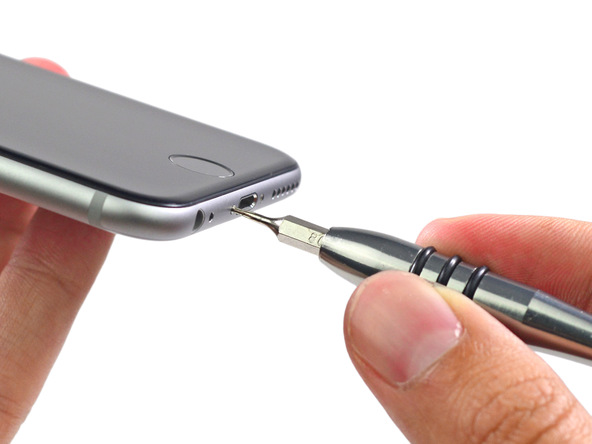

好了,开始拆专用五角螺丝,需要用到一些工具。

苹果新款手机iPhone 6拆解

苹果新款手机iPhone 6拆解

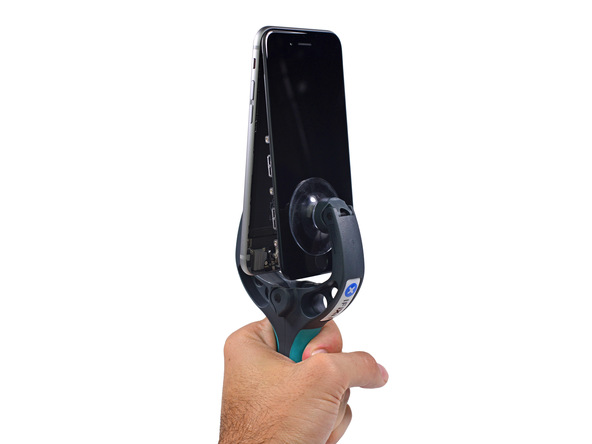

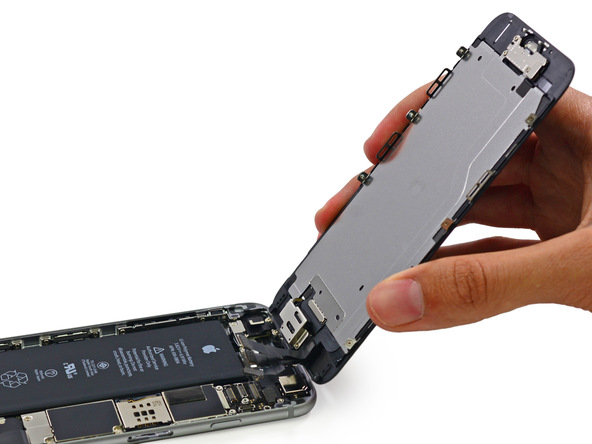

拆完专用螺丝,要拆上下盖了,这里需要用到iSclack这款工具,虽然说使用这款工具的吸力足够大,大到你吸着iPhone 6的时候在空中摇晃都不会松掉,不过为了保险起见,还是用双手拿着比较放心,毕竟几千大洋在那,你懂的。把屏幕拆掉后,就可以看见iPhone 6的内部结构了。

苹果新款手机iPhone 6拆解 苹果新款手机iPhone 6拆解

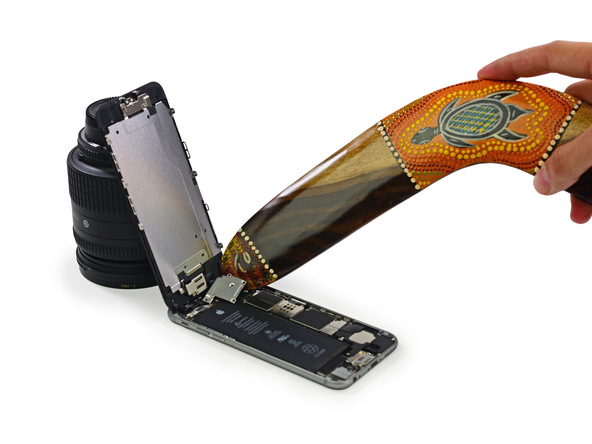

这个工具据说叫回旋镖,具体怎么使用这款工具拆,拆什么结构我们不得而知。

苹果新款手机iPhone 6拆解

苹果新款手机iPhone 6拆解

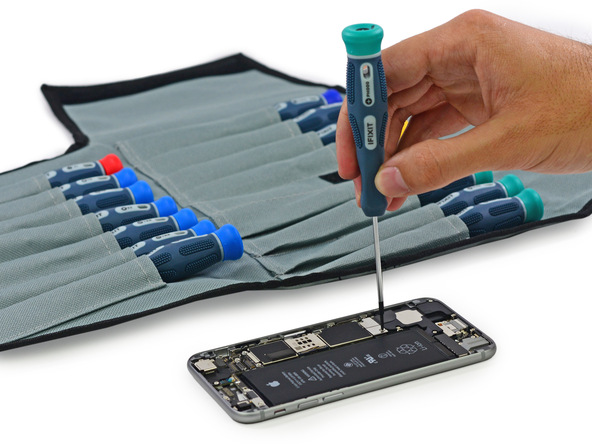

利用我們的螺丝刀,我们取出用來固定金属架构于前面板组件上的螺丝。

苹果新款手机iPhone 6拆解

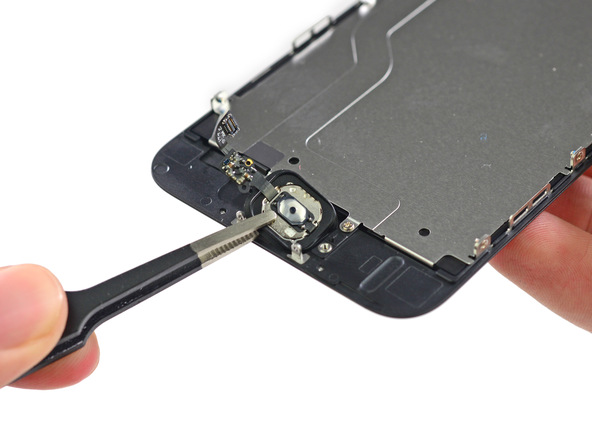

接下来拆前面的HOME键,这个要小心一点,如果你手的稳定性没有外科医生好的话,很容易撕裂键周围的橡胶密封垫片。

苹果新款手机iPhone 6拆解

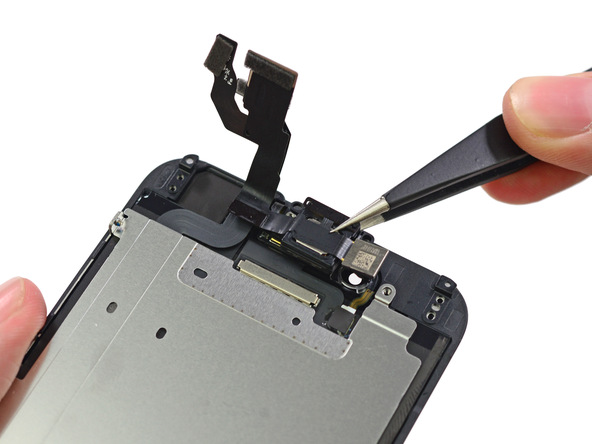

前面的摄像头和耳机喇叭是装在同一个组件上的,要拆就得一起拆,没办法,就一块拆了呗。

苹果新款手机iPhone 6拆解

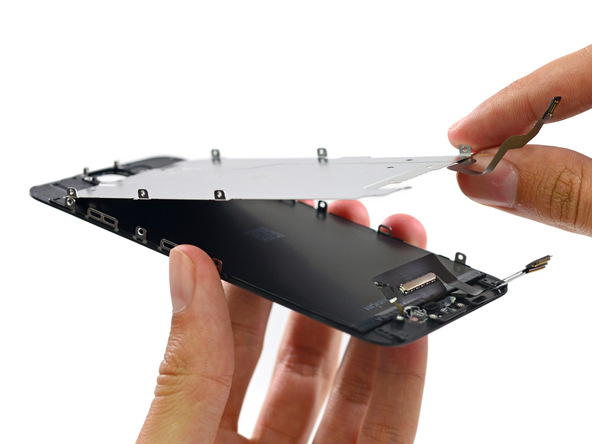

这里有块金属板,我们且来分析一下,首先看外表,完全看不出来,再认真看下结构,哦,发现有几个小孔,还是狭长小四方的悬壁上冲出来的孔,可以肯定这块金属板不是不锈钢,再说,用不锈钢会导致成本增加,手机重量也会增重,这种百利而无一弊的材料苹果是绝对不会选用的。我们再对比下纹路,估计应该是镀锌板或是纯铝板,但具体是啥我们也不清楚。

苹果新款手机iPhone 6拆解

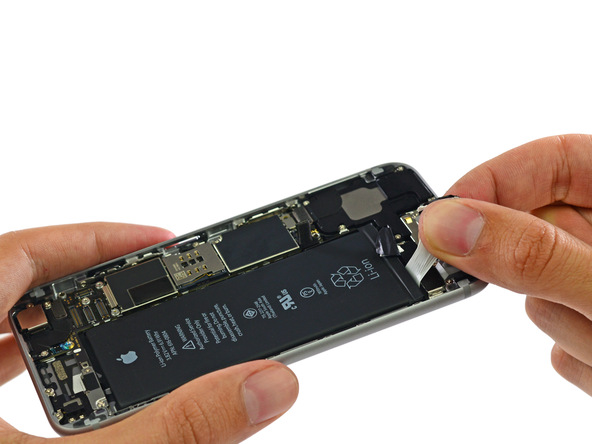

拆到电池了,这个电池好拆,有个便拆结构:小拉片。一扯这拉片就可以轻构地把电池取出来。

苹果新款手机iPhone 6拆解

苹果新款手机iPhone 6拆解

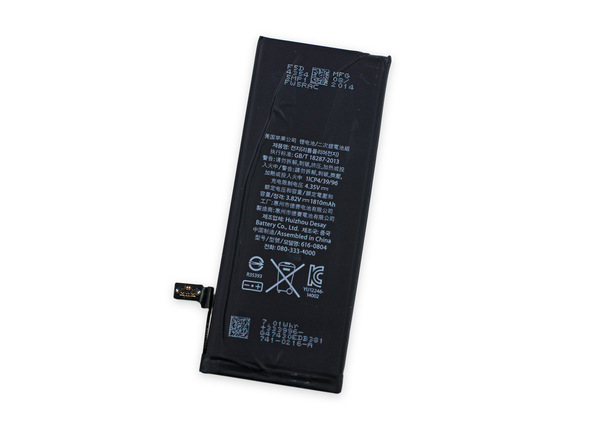

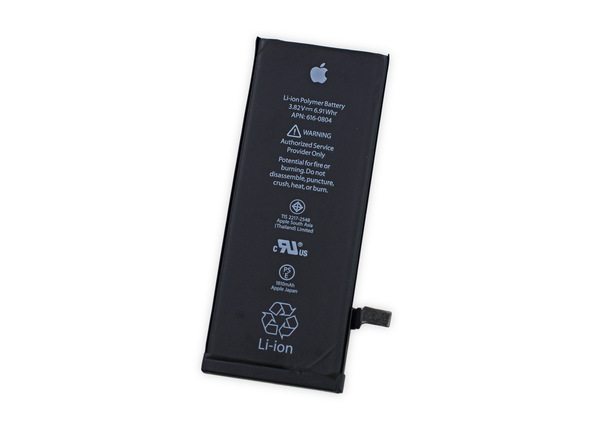

不知道大家看了这电池的两面有什么感想没有?反正我当时是没有,这个要仔细观察才看得出来,好吧,我承认我粗心了。电池的正面内容是苹果南亚(泰国)和苹果日本的LOGO,不过在另一面我们又了解到这电池是广东省惠州市的一家公司做的。

经过查证,TIS 2217-2548是泰国工业标准所的国家认证机构;而PSE 1810mAh是日本对电器产品安全的认证标志。所以我们大家都醉了,这电池到底是哪里生产的?

苹果新款手机iPhone 6拆解

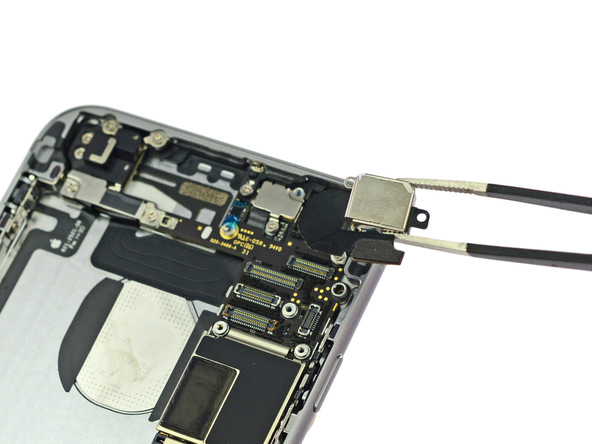

终于把凸起的后摄像头拆下来了,就是它,使得iPhone 6低了一个档低,不过这仍然不能阻挡它的热销程度。摄像头的技术参数就不列出来了,到处都有。

苹果新款手机iPhone 6拆解

轮到天线了,这个零部件别看它个小孔多,手机最重要的功能就靠它了。

苹果新款手机iPhone 6拆解

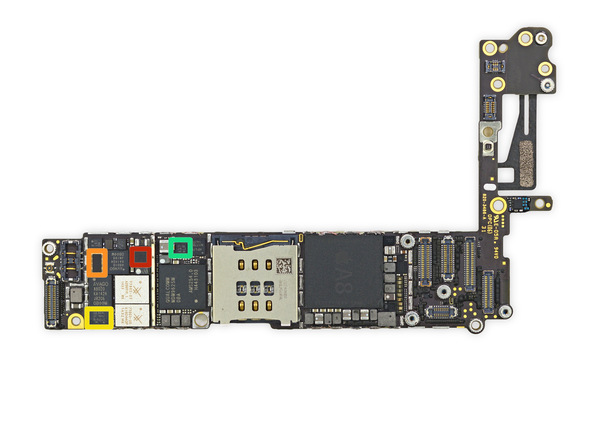

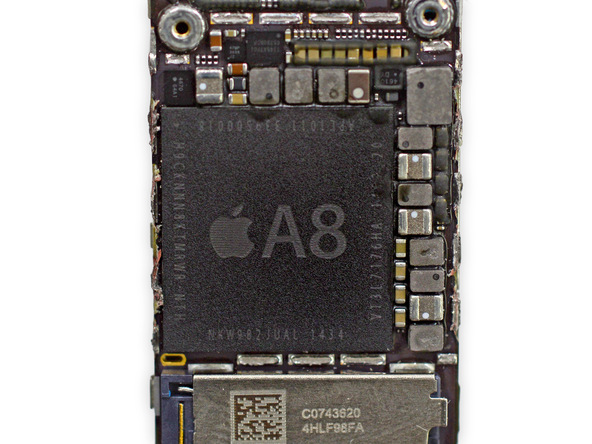

这是主板和处理器,参数也不列举了。反正我们做产品结构设计的研究不了这个,是吧?

苹果新款手机iPhone 6拆解

这几张也是跟主板有关了,看过就够了,继续。

苹果新款手机iPhone 6拆解

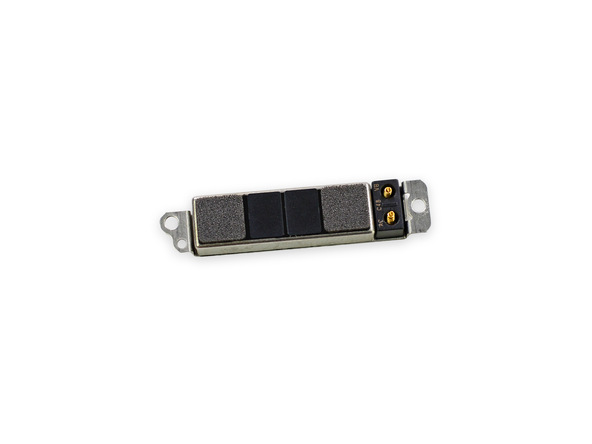

这是啥?据说是振动器,你看过的这个还是线性的,有懂的不?

苹果新款手机iPhone 6拆解

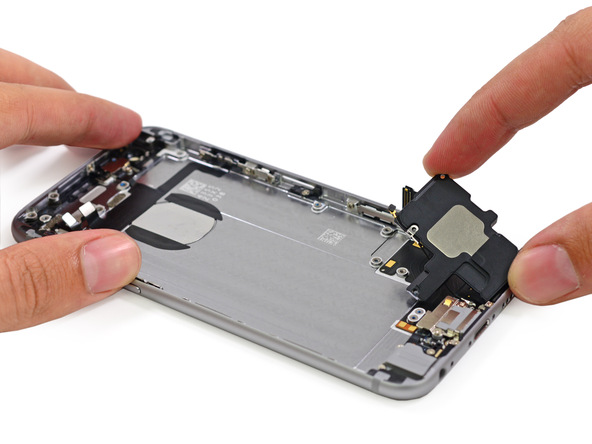

这又是啥?扬声器组件,不过我感觉怎么看都不像是一种喇叭呢?

苹果新款手机iPhone 6拆解

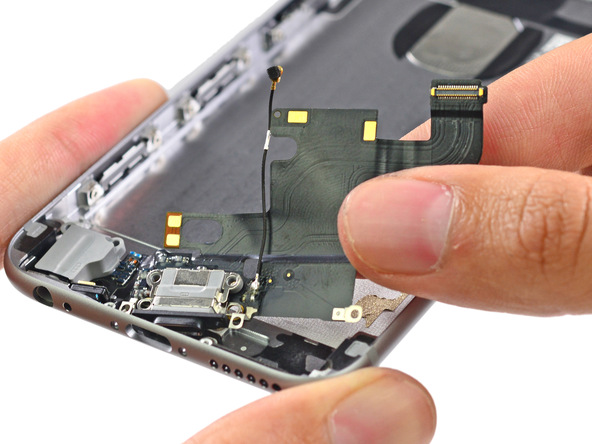

拆到这里,我们发现充电接口和耳机接口合为一体了,这就意味着以后不能单独换一个,有一个坏了都要整件换掉。

苹果新款手机iPhone 6拆解

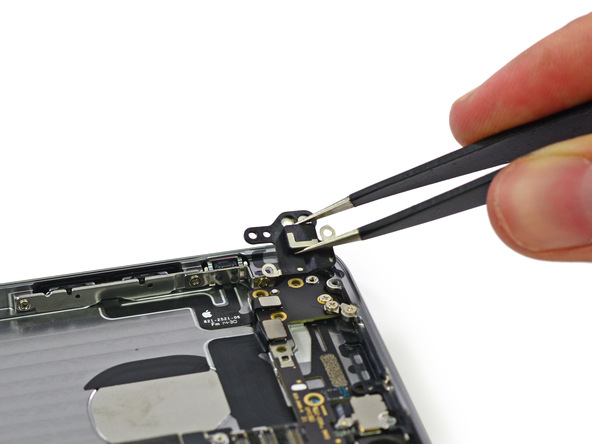

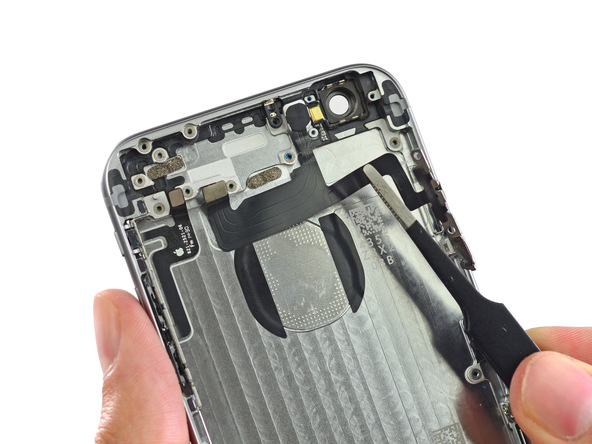

继续用镊子拆除里面的布线,上面两张图片是正在拆电源键和音量键的电缆。

苹果新款手机iPhone 6拆解

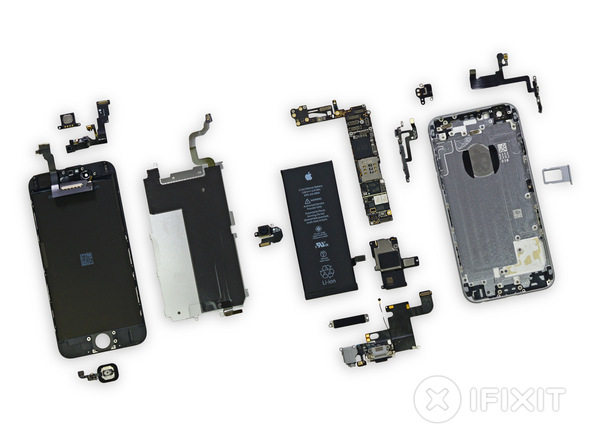

搞定,全部拆解完毕。把拆下来的各种零件摆放在一起就是这个样子。怎么样,是不是感觉iPhone 6的结构其实也不复杂,想明白了也就那么一回事呗。
