iPhoneX国外首度深度拆解-让你了解什么是高科技

avatar 2018年4月15日19:24:00 4 3,718
摘要

据说之所以直接推出这个X版本,是因为苹果公司成立刚好十周年,而X在罗马数字又是代表10,所以就直接沿用了这个X版本。

至上前为止,iPhoneX发布也有半年时间了,早期国外专业拆机团队ifixit也带来了他们的最新拆机经过。据说之所以直接推出这个X版本,是因为苹果公司成立刚好十周年,而X在罗马数字又是代表10,所以就直接沿用了这个X版本。来,直接看看这个版本跟以往有哪些不同。

作为十周年纪念版本的iPhoneX有太多值得说的地方,无论是外形设计、系统交互亦或者是前瞻性的AR内容。

iPhoneX国外首度深度拆解-让你了解什么是高科技

iPhone X和初代iPhone的对比

iPhoneX国外首度深度拆解-让你了解什么是高科技 iPhoneX国外首度深度拆解-让你了解什么是高科技

特别是这个角度看上去。

iPhoneX国外首度深度拆解-让你了解什么是高科技

拆解前给它来个X光,从中我们可以看到其中电池是由两块小电池组成的规则形状,还有其他常规的摄像头,扬声器等。

iPhoneX国外首度深度拆解-让你了解什么是高科技

那么,开始拆解吧。底部两颗螺丝和以往不太一样,是比较少见的五角梅花防拆螺丝,当然,这得专门的工具。

iPhoneX国外首度深度拆解-让你了解什么是高科技

然后就可以使用吸盘将前面板打开了,关于这个吸盘,想了解的朋友可以去找一下之前分享的关于IPHONE 6的拆解。

iPhoneX国外首度深度拆解-让你了解什么是高科技

打开后盖后,就可以一睹内部的含金量啦。

iPhoneX国外首度深度拆解-让你了解什么是高科技

继续拆电池旁边的档板。当然,螺丝还是防拆螺丝。

iPhoneX国外首度深度拆解-让你了解什么是高科技

总算拆下来了。

iPhoneX国外首度深度拆解-让你了解什么是高科技

至此,前后盖可以完全分离了。

iPhoneX国外首度深度拆解-让你了解什么是高科技

再用X光看一下,看到很多软排线,搞产品结构设计的都知道这个叫FPC。

iPhoneX国外首度深度拆解-让你了解什么是高科技

还记得前面用X光看到的两块小电池了,就在眼前啦。

iPhoneX国外首度深度拆解-让你了解什么是高科技

摄像头支架,用于保护摄像头的。大家猜猜这是什么材料?金属?废话,我也看得出来是金属。

iPhoneX国外首度深度拆解-让你了解什么是高科技

拆了支架接下来就是取摄像头啦。

iPhoneX国外首度深度拆解-让你了解什么是高科技

还是分体的双摄像头。

iPhoneX国外首度深度拆解-让你了解什么是高科技

接下来拆这块集成度不是一般高的主板啦。

iPhoneX国外首度深度拆解-让你了解什么是高科技

怎么样?是不是异形的?没错,苹果就是不走寻常路的。iPhoneX国外首度深度拆解-让你了解什么是高科技

知道这是啥不?BGA工作台,得用这个才能比较容易的拆分这两块主板。

iPhoneX国外首度深度拆解-让你了解什么是高科技

再分开一看,一共有三块。先来看看一层主板。很明显能看到是A11处理器。

iPhoneX国外首度深度拆解-让你了解什么是高科技

红色:苹果APL1W72 A11仿生处理器(上边覆盖着SK海力士H9HKNNNDBMAUUR 3GB LPDDR4X内存)

橙色:苹果338S00341-B1

黄色:德州仪器78AVZ81

绿色:NXP 1612A1

青色:苹果338S00248音频编码器

蓝色:STB600B0

紫色:苹果338S00306电源管理IC

iPhoneX国外首度深度拆解-让你了解什么是高科技

第二层主板包括各种功能模块比如蓝牙和天线等

iPhoneX国外首度深度拆解-让你了解什么是高科技

红色:苹果USI 170821 339S00397 Wi-Fi/蓝牙无线模块

橙色:高通WTR5975千兆LTE收发器

黄色:高通MDM9655骁龙X16 LTE基带、PMD9655电源管理IC

绿色:Skyworks 78140-22/SKY77366-17功率放大器、S770 6662、3760 5418 1736

青色:博通BCM15951触摸控制器

蓝色:NXP 80V18 PN80V NFC控制器

紫色:博通AFEM-8072、MMMB功率放大器

iPhoneX国外首度深度拆解-让你了解什么是高科技

最后一小块:

红色:东芝TSB3234X68354TWNA1 64GB闪存

橙色:苹果/Cirrus Logic 338S00296音频放大器

iPhoneX国外首度深度拆解-让你了解什么是高科技

在多块电路板之间,苹果并没有使用之前提到的软排线,而是一圈的穿孔。

iPhoneX国外首度深度拆解-让你了解什么是高科技

X光下看看效果。

iPhoneX国外首度深度拆解-让你了解什么是高科技

好,继续拆电池。

iPhoneX国外首度深度拆解-让你了解什么是高科技

两块小电池还是做成一体式的,这也方便了拆解。

iPhoneX国外首度深度拆解-让你了解什么是高科技

电池规格为10.35W、2716mAh、3.81V,略高于iPhone 8 10.28Wh,作为对比Galaxy Note 8达到了12.71Wh。

iPhoneX国外首度深度拆解-让你了解什么是高科技

继续拆摄像头模组,这个是实现Face ID人脸识别的关键所在。

iPhoneX国外首度深度拆解-让你了解什么是高科技

整体结构包括泛光感应元件、前置摄像头、红外点阵投影仪和红外摄像机

iPhoneX国外首度深度拆解-让你了解什么是高科技

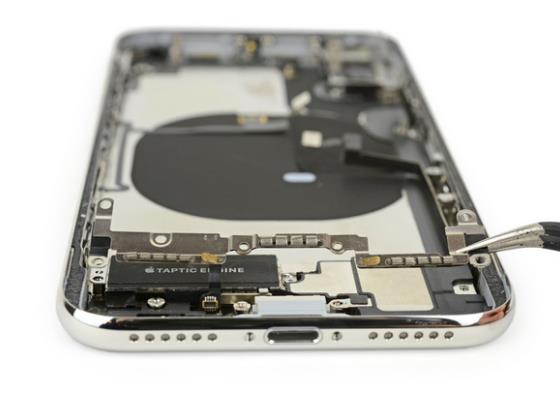

继续拆背板部分。

iPhoneX国外首度深度拆解-让你了解什么是高科技

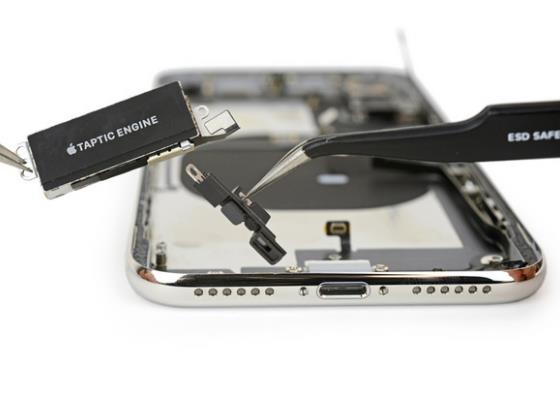

喇叭模块,很明显,跟我们经常做的防水结构类似:打胶防水。

iPhoneX国外首度深度拆解-让你了解什么是高科技

话说这个我也不知道是啥,满满的黑科技啊。译文是说气压计,不知道为什么要用这个,难道用于检测气密性?

iPhoneX国外首度深度拆解-让你了解什么是高科技

优化的接口示意图

iPhoneX国外首度深度拆解-让你了解什么是高科技

继续拆前面板,扬声器部分,也就是我们说的听筒。看来起这结构设计好精致啊。

iPhoneX国外首度深度拆解-让你了解什么是高科技

显示屏上方的组件非常复杂:扬声器、麦克风、环境光感器、泛光照明器以及距离传感器都在这里。

iPhoneX国外首度深度拆解-让你了解什么是高科技

屏幕下的触控屏控制器

iPhoneX国外首度深度拆解-让你了解什么是高科技

不知道是什么存储器。

iPhoneX国外首度深度拆解-让你了解什么是高科技

再来看看中间的无线充电。

iPhoneX国外首度深度拆解-让你了解什么是高科技

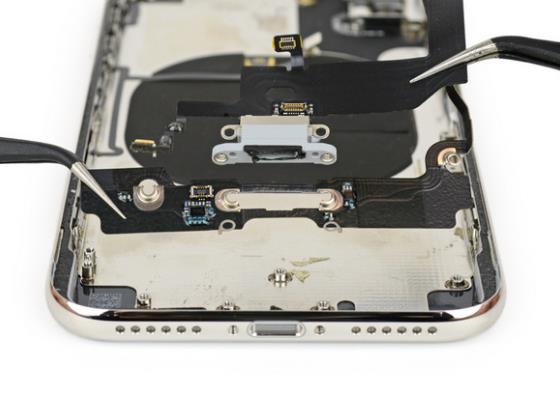

被取下的不止无线充电线圈,还包括音量按键、静音开关等大量组件,哦还有传感器。

iPhoneX国外首度深度拆解-让你了解什么是高科技

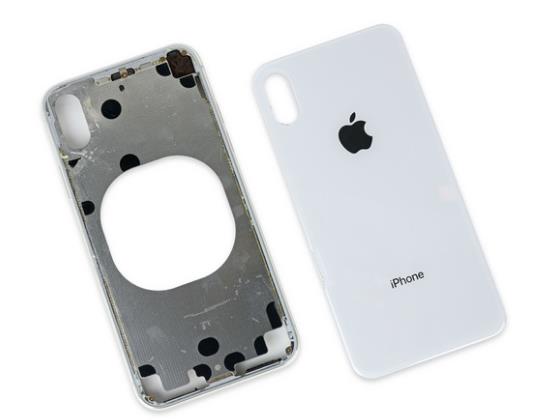

最后拆背板玻璃。

iPhoneX国外首度深度拆解-让你了解什么是高科技

拆下摄像头保护盖

iPhoneX国外首度深度拆解-让你了解什么是高科技

至此,完全拆开。

iPhoneX国外首度深度拆解-让你了解什么是高科技

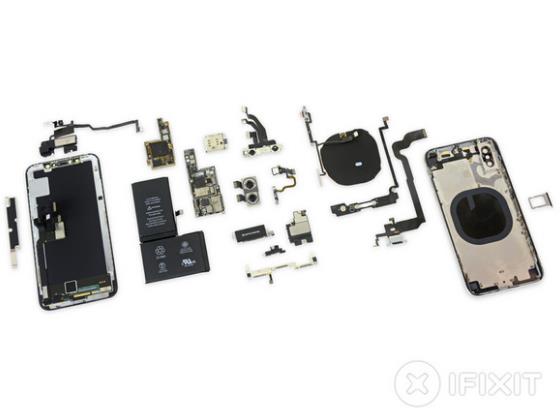

最后,来张大合照全家福吧。从以上可以看到,苹果的工业设计能力及其硬件设计能力还不是一般的强大。

iPhoneX国外首度深度拆解-让你了解什么是高科技
