一种导光柱的简易结构

目前这个时代,相信大家都有笔记本电脑,但笔记本电脑的充电器不知道大家有没留意到,当我们把充电器连接电源及电脑时,充电器上有一个指示灯会亮,说明正在充电。做过产品结构设计的工程师应该都知道,这是一个导光柱,把在PCB上发出的光引导出来,这样我们才能清晰的判断充电器有没在工作。

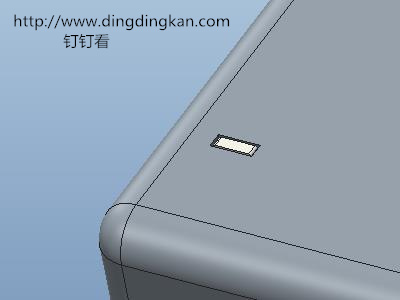

下图是一种导光柱的简易结构,外观看来是这样的

简易固定的导光柱

这个外观看起来和笔记本电脑的充电器没什么区别,但看不出导光柱的内部固定结构,下图是剖视图,相信大家看到这里就一目了然啦。

简易固定的导光柱

简单地说,就是把透明的导光柱直接压进去,利用倒角作限位,同时利用扣位来作固定之用。
