摘要

因PCB板的变更导致零件也需要作相应的改变:两边特征不能变,只能中间增加一定的长度。如果从开始的参数开始改起,那必宁要花上一定的时间,还容易出错。

今天在工作中碰到一个有意思的零件,因PCB板的变更导致零件也需要作相应的改变:两边特征不能变,只能中间增加一定的长度。如果从开始的参数开始改起,那必宁要花上一定的时间,还容易出错。于是,捣鼓了一下,发现了一种可以直接增加长度而不用改变两边特征的方法。

下面以五金件为例,原长度是120,两边的特征(圆形三角矩形)先不管。

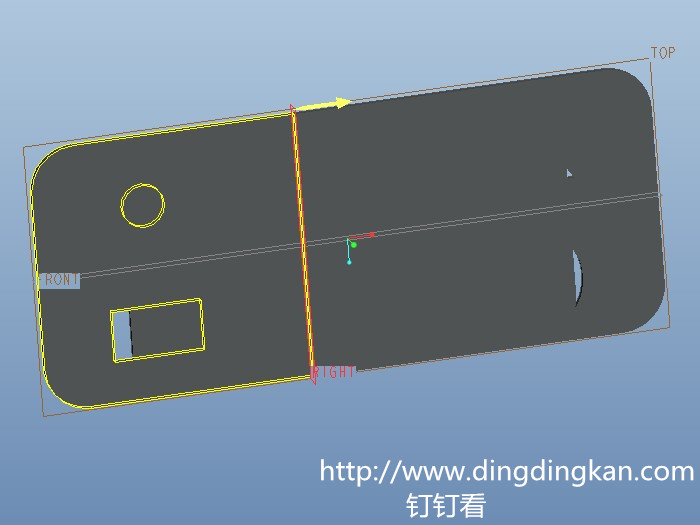

第一步,将实体曲面复制粘贴一遍,再选中复制好的曲面,再一次复制后选择命令“可选择粘贴”,将曲面移动想要增加的距离,这里为20。

PRO/E零件设计技巧4:怎么让实体在中间增加一定长度而不改变两边的特征

第二步,将实体剪切,留下左边那部分,如图。

PRO/E零件设计技巧4:怎么让实体在中间增加一定长度而不改变两边的特征

第三步,选中第一步中移动过的曲面,再进行剪切,这次留下右边那部分曲面。

PRO/E零件设计技巧4:怎么让实体在中间增加一定长度而不改变两边的特征

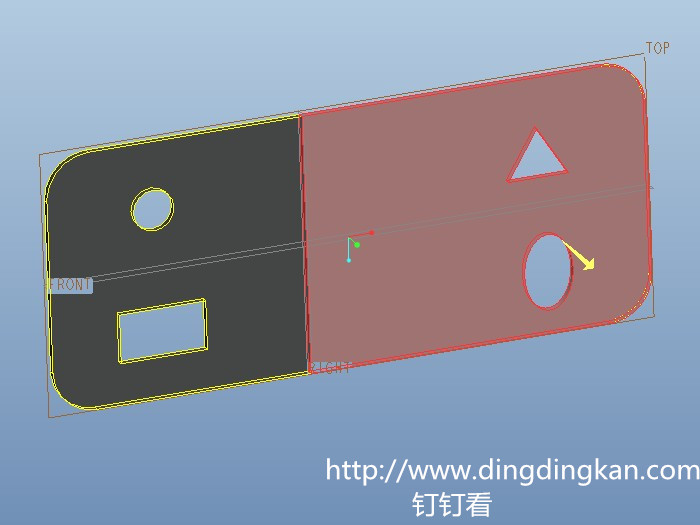

第四步,选中上一步留下的曲面,直接实体化。这时零件全为实体。

PRO/E零件设计技巧4:怎么让实体在中间增加一定长度而不改变两边的特征

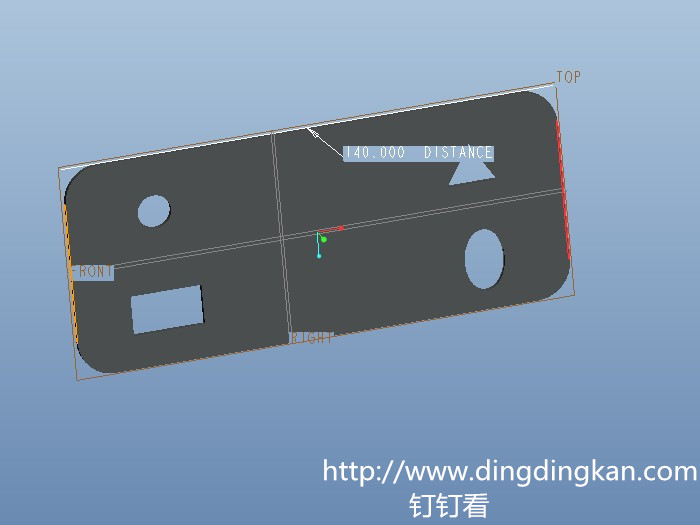

OK,至此,增加长度完成而没有改变两边的特征。更改完后两边距离为140。

PRO/E零件设计技巧4:怎么让实体在中间增加一定长度而不改变两边的特征



备注:这个可用来快速修改,如果是想将产品进行完全参数化设计,还是从源头抓起,步步为营才是正道。
