PRO/E零件设计技巧5：怎么让实体在中间减少一定长度而不改变两边的特征

前天发了一个将零件增加一定长度而不用更改两边特征的技巧，很受朋友们欢迎呢。不过有些朋友就偷懒了，既然可以增加，那也可能减少长度而不改变特征啦。答案是肯定的，只要自己去捣鼓一下就行啦。不过也有一些刚入门的朋友，对于这方面的方向不是很清楚，这里给大家演示一下。当然，会的朋友可以去看其他文章啦。

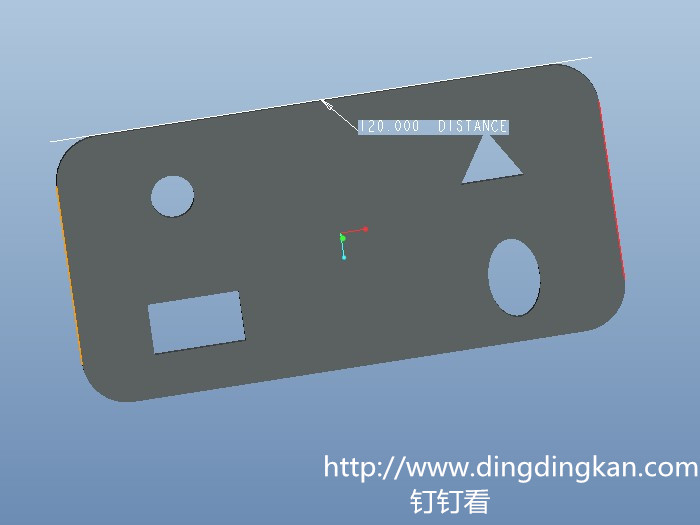

图还是以前那个。

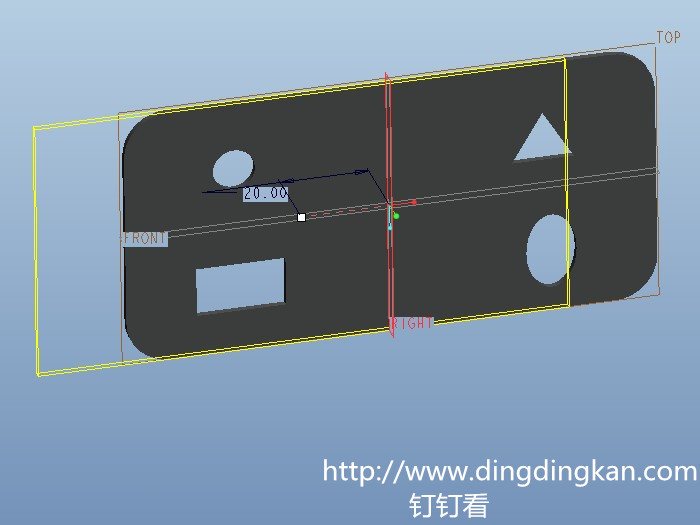

第一步：跟增加长度的操作一样，只是距离改为-20，使其往反方向移动，如下图

第二步：实体切割，留下左边的一部分；

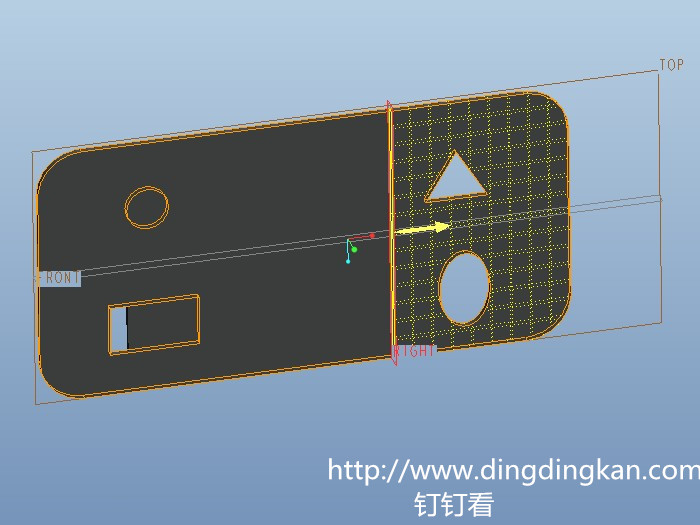

第三步：曲面切割，留下右边的那部分，由于刚才偏移的方向为相反方向，所以这里剪切曲面时会发现留下的曲面长度短了很多。

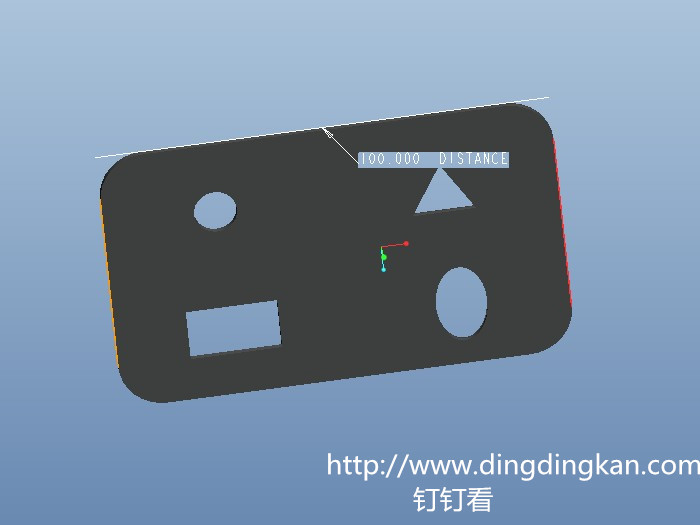

第四步：剪切完曲面后再进行实体，让两个实体对接起来。搞定-收工。完成后效果图，比以前短了20。
