电路板之屏蔽罩设计

avatar 2015年10月13日21:47:53 评论 3,707
摘要

屏蔽罩,常用于手机及一些通迅设备,主要是对PCB上的元器件起一定的屏蔽作用,防止电磁干扰。

屏蔽罩,常用于手机及一些通迅设备,主要是对PCB上的元器件起一定的屏蔽作用,防止电磁干扰。



材料及厚度

个人常用马口铁(镀锡钢)和不锈钢,但好像有些公司也有用洋白铜的,厚度一般在0.2mm左右。

种类

分为可拆卸式和固定式。

可拆卸式一般为两件,一件用锡焊接于电路板上,为底座,也可以叫屏蔽框;另一件固定底座上,一般上面这个我们才叫屏蔽罩(因为真正起作用的是这个,屏蔽框起的是固定屏蔽罩的作用)。拆卸时只能拆上面那件,为便于维修的PCB常采用此类屏蔽罩。

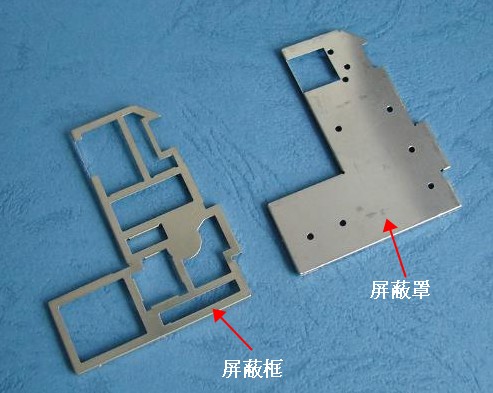

如下图。最左边的为底座(屏蔽框),而右边的则是与底座配合的屏蔽罩。

电路板之屏蔽罩设计



固定式则利用SMT贴片技术直接焊接到板子上。这个就直接叫屏蔽罩,这种固定式的没有屏幕框,因为只有一件。下图为手机中直接焊到PCB的固定式屏蔽罩。

电路板之屏蔽罩设计



配合

固定式的比较简单,板子的孔多大,设计个较小的尺寸能插进去就行,当然,不能太小了,以免晃动太厉害。

可拆卸的就相对麻烦一点,但对搞过一段时间产品结构设计的工程师来说,其实也是挺简单的,就是多一个零件而已。底座屏蔽框与设计固定式的一样,焊接在板子上的,然后在周边挖几个孔,而屏蔽罩与其对应的地方作几个凸点即可,凸点尺寸一般为0.5mm左右。



备注:有些公司将可拆卸式的屏蔽罩也叫做屏蔽盖,当然也有其道理,因为这个屏蔽罩就是盖在屏蔽框上面的,两件合起来才叫做屏蔽罩。也可以说是一种比较严谨的叫法。
