压缩弹簧的PROE画法

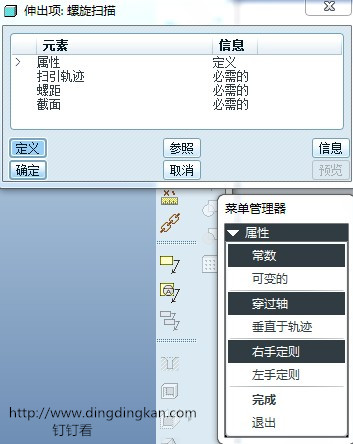

首先，菜单“插入”-“螺旋扫描”-“伸出项”进入以下界面。

如果是常用的，则选项不用改变，点“完成”或直接按鼠标中键完成，进入下一选项。

选择平面，就是弹簧中心线经过的那个面，点“确定”或直接按鼠标中键完成，进入下一选项。

继续缺省。

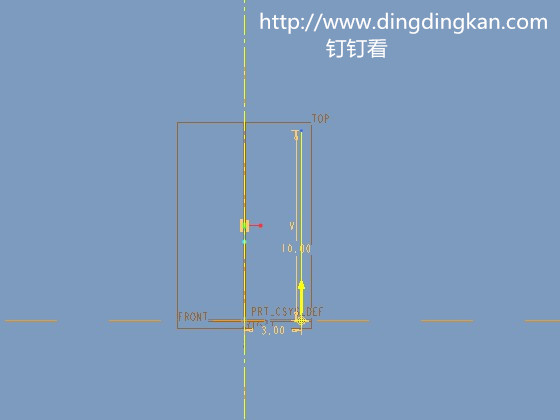

进入草绘界面后，第一步要先画一根中心线，作为弹簧的旋转中心线；再画出其路径，这里表示为直线。

输入螺距，数值越大表示间距越大，行程会越长，但作用力会较小。

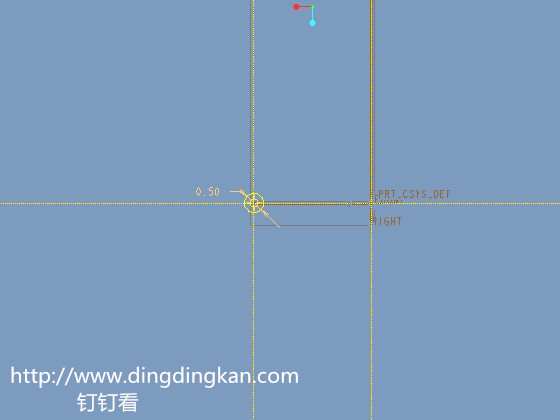

画出截面，弹簧一般为圆形。

至此，大体上完成了，先来看看上面的预览图，OK，正确，完成。

但，别忘了最后一步，也是最多人遗忘掉的一步，画出弹簧两端的处理情况，用来表示两端是磨平或是锻平的。
