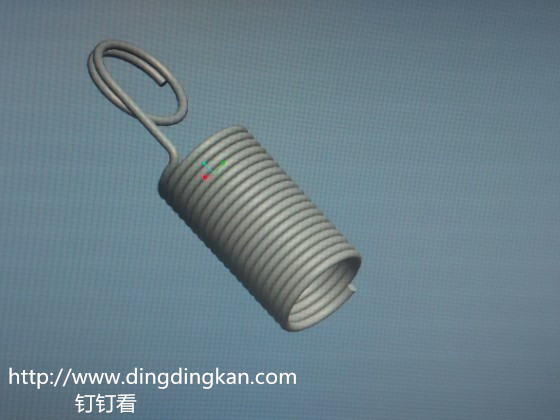

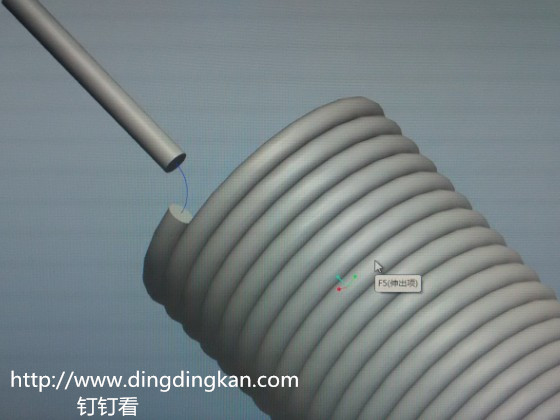

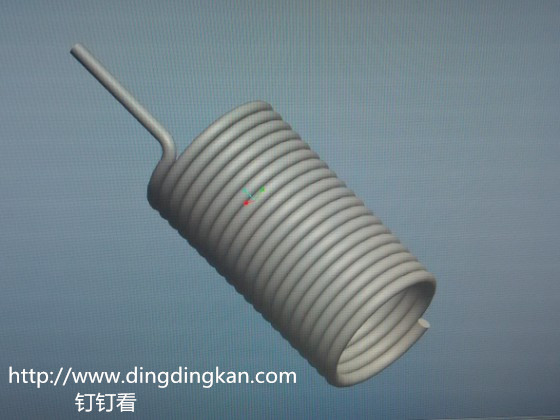

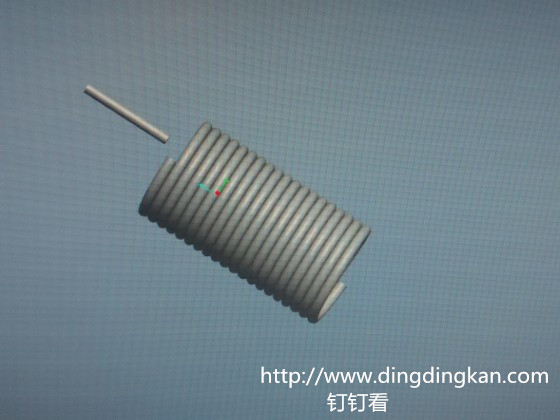

拉簧的画法 admin 192文章 1评论 2015年9月10日23:54:31弹簧评论2阅读模式 摘要要注意的地方是,一般拉簧是紧密挨着排列,当作用力于拉簧上时才将弹簧拉开,从而产生一定的弹力。也有些拉簧排列不是十分密的,这种拉力相对小一点。 按照弹簧的基本画法画出主体。要注意的地方是,一般拉簧是紧密挨着排列,当作用力于拉簧上时才将弹簧拉开,从而产生一定的弹力。也有些拉簧排列不是十分密的,这种拉力相对小一点。这里以常规排列紧密的为例。 作出基本体后,如下图。 作出两边拉伸的距离,可以建平面后作出,也可以直接作出后偏移得到,反正大家各展神通就行了,效果如下图就行。 草绘一曲线作为扫描路径,也可以用其他方法作出。 扫描后可得。 再在顶部作出另一弹簧,效果如下图。 画好一边后,另一边作以上步骤再来一次,得到完整的拉簧。这里不再重复。 2 http://www.dingdingkan.com/tanhuang/993.html 复制链接 复制链接
