塑胶模具知识改善系列第2篇:塑胶件侧面孔的改善方案

admin 2015年5月22日22:30:56模具知识评论5阅读模式
摘要

而开的孔也有两种情况,可分为可移动和不可移动两种。但是要注意的是,仍然有多情况下孔是必须通过模具滑块来实现的。

今天我们来说下模具方面的知识:关于塑胶件侧面孔的改善方案。

产品结构设计时,这种情况十分常见,用来放按键旋钮什么的都需要在侧边开孔。而开的孔也有两种情况,可分为可移动和不可移动两种。但是要注意的是,仍然有多情况下孔是必须通过模具滑块来实现的。

塑胶模具知识改善系列第2篇:塑胶件侧面孔的改善方案

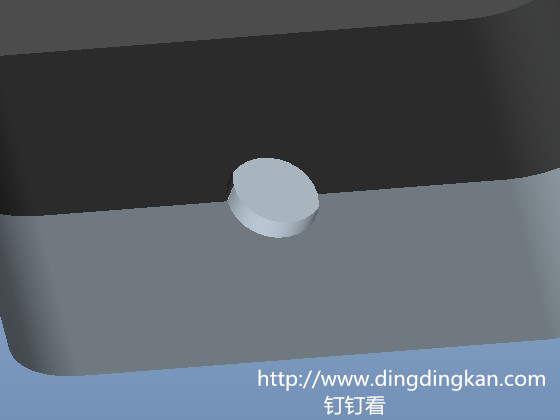

先说孔位允许移动的结构,这种情况比较好办,直接将圆对半均分移到上下壳的配合面即可,如上图。

塑胶模具知识改善系列第2篇:塑胶件侧面孔的改善方案

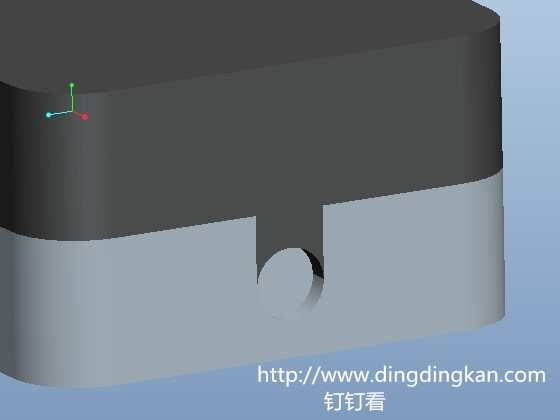

如果是孔位不可移动的结构,这时需要由后模嵌入,从而在零件上会有个缺口(如上图中灰色的零件),而这个缺口需要另外一个壳伸出实体来填补完整(如上图中黑色的零件)。

这样就完成了吗?是的,一般是可以认为这样就能避免模具走滑块了,结构改善完成。

其实,细心一点就能发现,另一个壳伸出的实体有着尖尖的利边,这也是极不利于模具制造的。那么,要怎么改呢?直接将圆的直径加大,不但起不了消除利边的作用,连一开始的圆孔尺寸都保证不了。这时,比较好的办法就是采用偏心圆。但是要保证的一点是,圆弧的最高点到下壳最低点的距离要跟一开始的圆孔尺寸一致。如下图。

塑胶模具知识改善系列第2篇:塑胶件侧面孔的改善方案

上图的尖角虽然还是存在,但已经比第二张图强多了,如果你仍觉得尖角还是有点大,可以将偏心圆心设置的远一点。
