塑胶结构之15：由孔弹性变形实现的穿孔自锁结构

这几天家里有点事，回老家了几天又没更新了，今天刚回来第一件事就是更新网站。现在终于知道要坚持一件事是一件多么不容易的事情了，生活中总是会有事没事地发生点事情让你中断，不论是你意料中的还是意料外的。不管怎样，只要有时间我就要坚持更新下去。

另外，可能过一段时间又要回老家一趟，没办法，家里事情太多了。。。这里先给网友们道个歉了，时间长短也还没定的，到时再看情况吧……

今天给大家分享是的一种穿孔自锁结构。这种结构前段时间也分享过，主要是利用轴变形来实现自锁结构的，有兴趣的同学可以去找来看看。今天说的是另一种形式，是利用孔弹性变形实现的穿孔自锁结构。

总装图如上，一红一绿，红的为孔，绿的为轴。有几年产品结构设计经验的工程师也许一看就明白了，无非就是利用孔的弹性变形，让轴穿过后实现自锁的。的确就这么简单。有时候只要思路转变一下，能派生出类似的结构出来。这里孔和轴配合只是其中一种。

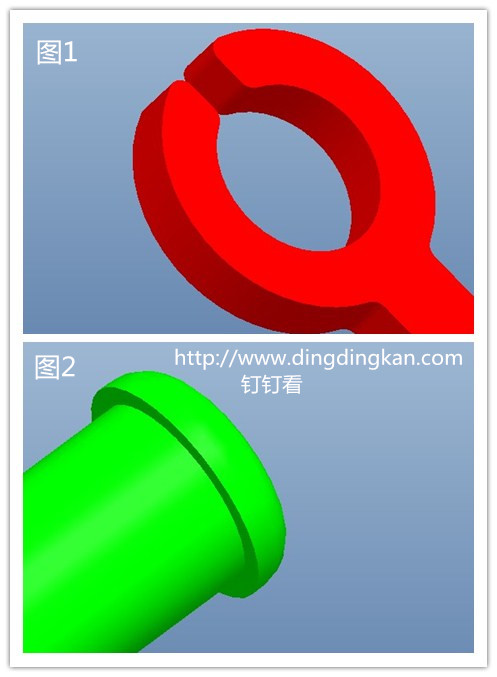

下面来看看单个的零件图。图1为孔件，图2则为轴件。
