表面粗糙度的三种符号及其含义

又有十天没更新了，今天说说表示零件的表面粗糙度符号及其含义。一般来说，在产品结构设计中，产品的技术要求包括材料，尺寸公差，表面处理方式以外，还有一样大家比较少关注的，就是产品表面的粗糙度。

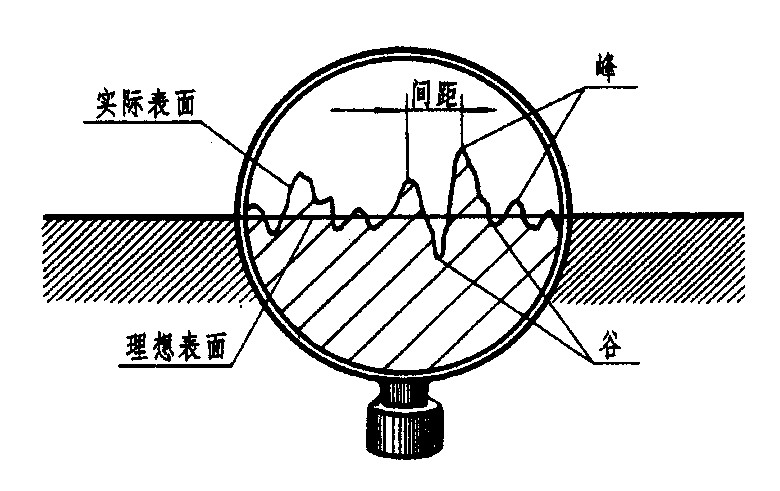

何为产品表面粗糙度？就是说每个样零件，加工出来后表面都不是完全光滑平整的，只是我们肉眼看
不到，手摸起来平滑而已。但在一定倍数的显微镜下，就可以看得出来。为了更好的理解，我在网上
找来一图片，如图所示。

好了，今天先说表面粗糙度符号及其含义。如下图所示，一般有三种标法，分别代表的不同意思。

A:表示该产品的表面可以任何方法获得；

B:表示该产品的表面是用切除材料的方式获得的，如抛光，磨等；

C:表示该产品的表面是用不切除材料的方式获得的，如冲压，压铸等；也有一种说法，就是用增加材
料的方式获得的，比如喷涂，电镀等。

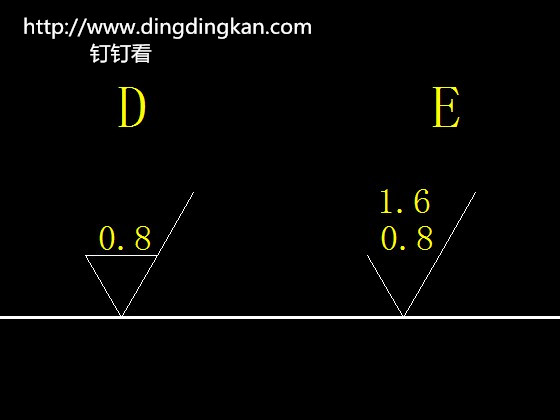

当这三种符号上面标有数字时，代表的意思是得到该粗糙度的上限值，单位为微米。当有两组数值时
表示该粗糙度的上下限值。如下图。

D表示的用切除材料的方式获得其Ra上限值不超过0.8μm，

E表示的用任何方式获得其Ra上限值不超过1.6μm，下限值不超过0.8μm。
