摘要

再者,按键不止一个时,当操作其中一个按键中心时,这个过程不能引起相邻按键的联动,所以,相邻按键中心的距离必须要有一定的要求。

按键主要的作用是触发某一功能,所以要保证按键要能按得下去,还要能弹得回来。这就涉及到按键行程这一问题。

行程,就是按键能够按得下去的距离,这个距离必须包括按键本体的行程和两者的间距。如果此行程过大,按键按下去都没接触到按键本体,就会起不到按键该起的作用。过小则会随便就触发该按键功能,甚至出现卡死问题。

说完行程,再来说说按键尺寸大小的问题。一般来说,随着产品尺寸的增大,按键尺寸也会相应的增大。不过,小的按键也有一个下限,一般不会小于3*3mm,小于这个尺寸的按键按起来手感会大大降低。

再者,按键不止一个时,当操作其中一个按键中心时,这个过程不能引起相邻按键的联动,所以,相邻按键中心的距离必须要有一定的要求。

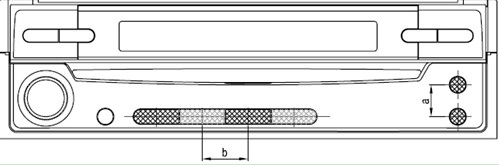

如下图所示。

塑胶按键的设计-塑胶件设计知识系列第12篇

按键横排时,两相邻按键中心距B≥13mm;

按键竖排时,两相邻按键中心距A≥9mm。

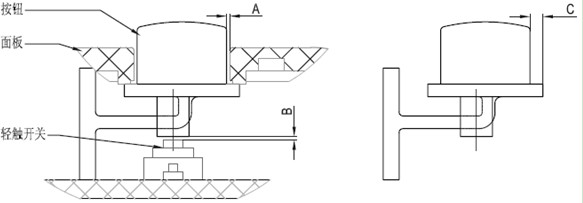

最后,按键与其装配体的配合间隙,这个也是极其重要的设计尺寸。特地从网上找了张图及相关尺寸说明 ,感觉这个在产品结构设计中算是比较全面的。但是在实际运用中,还是要以装配效果为准。

塑胶按键的设计-塑胶件设计知识系列第12篇

按键与面板基体的配合设计间隙如下:

  1. 按钮裙边尺寸C≥0.75mm,按钮与轻触开关间隙为B=0.20mm;
  2. 水晶按钮与基体的配合间隙单边为A=0.10-0.15mm;
  3. 喷油按钮与基体的配合间隙单边为A=0.20-0.25mm
  4. 千秋钮(跷跷板按钮)的摆动方向间隙为0.25-0.30mm,需根据按钮的大小进行实际模拟;非摆动方向的设计配合间隙为A=0.2-0.25mm;
  5. 橡胶油比普通油厚0.15 mm,需在喷普通油的设计间隙上单边加0.15 mm,如喷橡胶油按键与基体的间隙为0.3-0.4mm;
  6. 表面电镀按钮与基体的配合间隙单边为A=0.15-0.20mm;

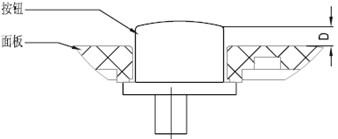

  7. 按钮凸出面板的高度下图所示:

普通按钮凸出面板的高度D=1.20-1.40mm,一般取1.40mm;

表面弧度比较大的按钮,按钮最低点与面板的高度D一般为0.80-1.20mm



D的高度示意在这

塑胶按键的设计-塑胶件设计知识系列第12篇

最后放一张按键实物相片。

塑胶按键的设计-塑胶件设计知识系列第12篇
