塑胶结构之11:转动轴装配

摘要

其实这个转动轴的装配也是利用扣位的原理进行的,装配轴时支架孔先微变形,让轴能放进去,轴装配OK后支架恢复形状。

今天刚好设计到一款转动轴的机构,就简单来分享这个简易装配。其实这个转动轴的装配也是利用扣位的原理进行的,装配轴时支架孔先微变形,让轴能放进去,轴装配OK后支架恢复形状。还是先上图吧,有图说明起来简单一点,大家也比较容易理解。

塑胶结构之11:转动轴装配

图中黑色的为转动轴,绿色的零件是固定转动轴支架。装配时,将轴往下用力一压,就进去了,而且还不能随便出来。原理就是支架上方开孔尺寸的控制。

举个例子,比如说轴的直径是2,孔至少得2.2吧,而孔上方轴通过的路径必须得小于2才行,大于2进去就不用压了,掉都掉得进去,进去容易出来也简单;但也不能太小,太小了会导致把轴压进去时的力度大大增加,严重时还会压不进去或者使得塑胶支架开裂。我这里取得数值是1.8。

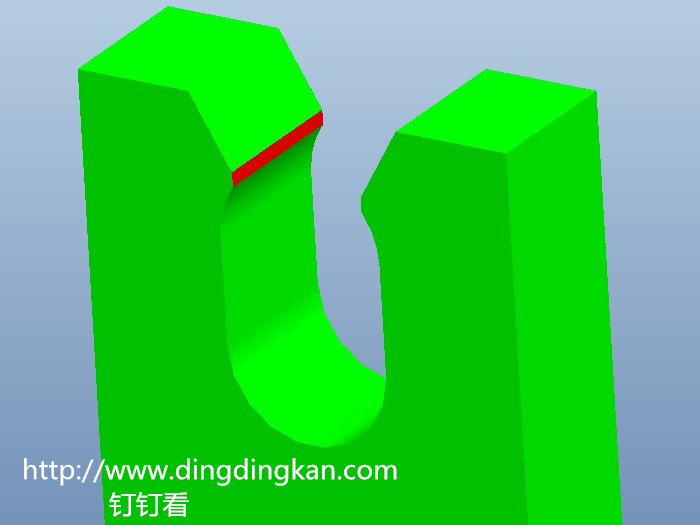

当然,我们在产品结构设计时还会遇到各种装配方式,但万变不离其宗,这个是最基本的原理,也可以参考这个做成与轴垂直方向上可以上下移动的。如下图,图中红色的对面就是上面说的距离1.8。

塑胶结构之11:转动轴装配
