标准电子件开孔结构之1：安装位置

今天犯了个简单的低级错误，PCB板堆叠时把一SIM卡座的方向搞反了，导致手板的开孔尺寸有点偏差，后来还是要拿把锉刀把孔磨大才解决问题。事后我总结了下原因：主要是板子客户发过来是已经有3D了，板上各种标准件，TF卡，USB接口，指示灯等应用尽有的，人都是有惰性的，我见图都有了就随便检查了下间隔，见没问题就发电子工程师开始设计PCB，后来就出现上面说到的问题了。当然，做事不够细心也是原因之一。今天将这个分享出来，是给自己提个醒，也希望各位工程师不要犯类似这种低级的错误。先看张图。

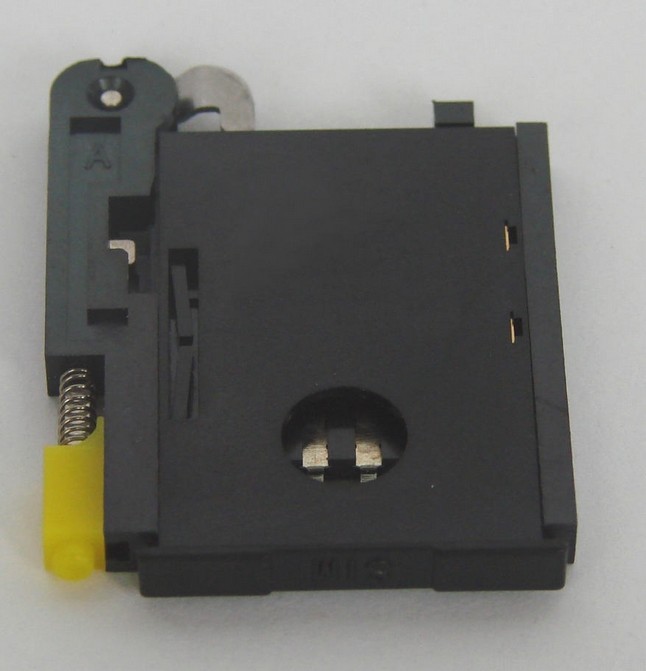

这个就是搞电子产品的工程师比较常用的SIM卡座，下面那个带弹簧的，一按它卡座里的SIM卡就会自动弹出来。但是，我们必要注意这个卡座怎么安装在PCB板上的。

正面看上面这张图，没有针脚，所以它反面才是贴着PCB板的，这样，当我们正对着这卡座时（卡座在PCB板下方），按键就会在右手边，可图里是在左边，所以就……

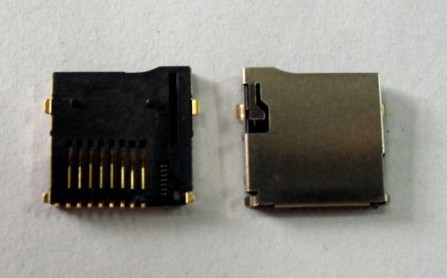

类似的还有TF卡座，SD卡座等，前者有左右之分，后者有前后之分，所以大家碰到时要留意一点。这里放一张TF卡座的图片，有一边是带凸起的，分左右就看这个。

当然，还有一些是不分前后左右的，比如说USB，摄像头接口等。
