塑胶件设计知识系列第4篇：怎么设计加强筋才合理

加强筋的作用是增加塑胶零件的强度，和避免零件变形，如果单用增加壁厚的办法来，提高塑胶零件的强度，常常是不合理的，其一是容易出现缩水，其二是提高了注塑成本，加强筋不要设计的过厚，否则容易在其根部出现缩水，也不要太薄，太薄了易出现走胶不齐。

简单来说，一般加强筋的厚度应为主体壁厚的0.4-0.5倍，最大不能超过0.6倍，否则极容易引起缩水。通常为了增加塑件的强度和刚性，一般情况下都是采用增加筋的数量，而不是 靠增加主体的厚度来实现。

下面从网上引用了几张图 ，可以很好的说明在产品结构设计中怎么设计加强筋才不会导致缩水。

第一张图是加强筋厚度与塑件壁厚的关系。

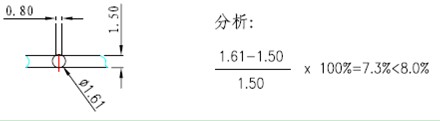

第二张图是数据举例。

第三张图是加强筋设计的一些实例。

最后，个人总结了几点，供大家在设计加强筋时注意：

1. 筋之间的间距大于4t,筋的高度低于3t；
2. 如果是螺柱的筋，应至少低于柱子面1mm以上；
3. 多条筋相交时，要注意相交引起的壁厚不均匀问题。
