一般扭簧是紧密挨着排列,所以画主体时的螺距设定数值就要跟截面直径大小一致,这样才能让每转一圈都会与上一圈挨着。

前几天分享一篇怎么画压缩弹簧的文章,其实按那篇文章稍微分析一下,就能自已随便折腾出一根简单的扭簧了,无奈有些刚入行的新手不是很熟,所以还是把画扭簧的方法分享出来,老手就当看看热闹呗。

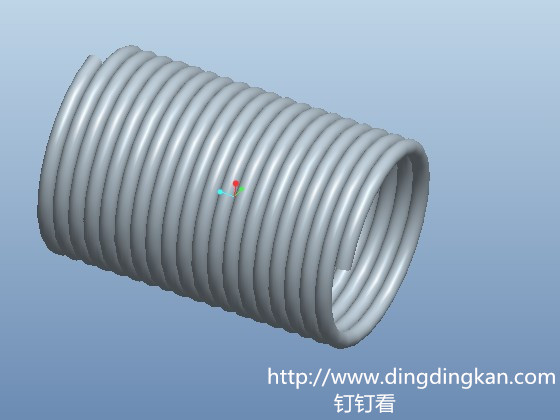

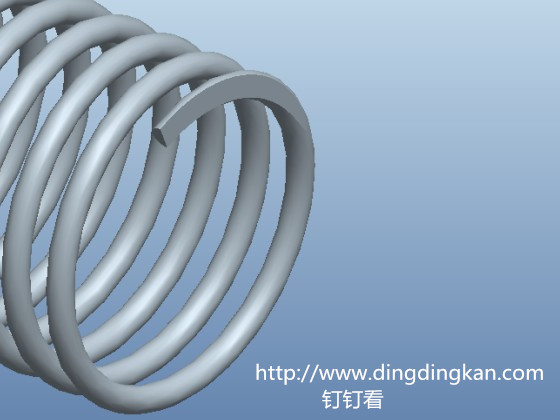

按照弹簧的基本画法画出主体。要注意的地方是,一般扭簧是紧密挨着排列,所以画主体时的螺距设定数值就要跟截面直径大小一致,这样才能让每转一圈都会与上一圈挨着。当然,如果特殊情况不用挨着的,可以按实际需求来确定螺距,这里以常规的为例。

怎么用PROE画扭簧?

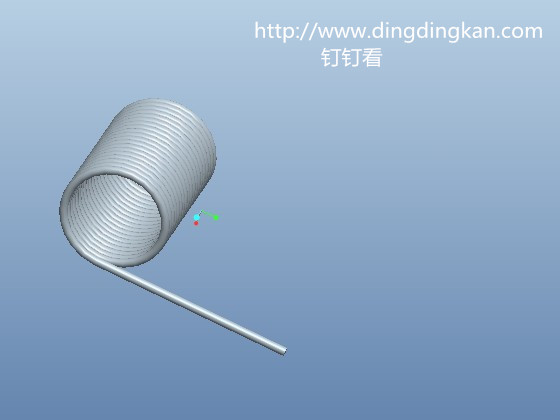

作出基本体后,画出一边的力臂,如下图。

怎么用PROE画扭簧?

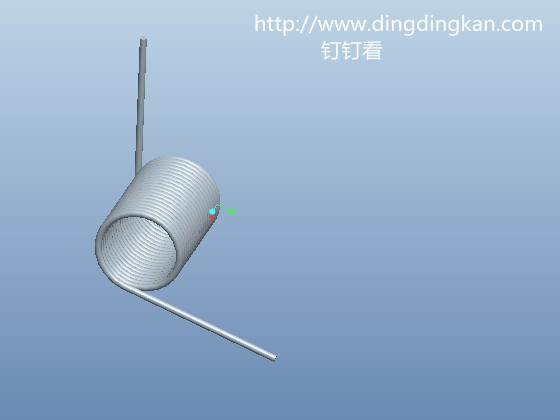

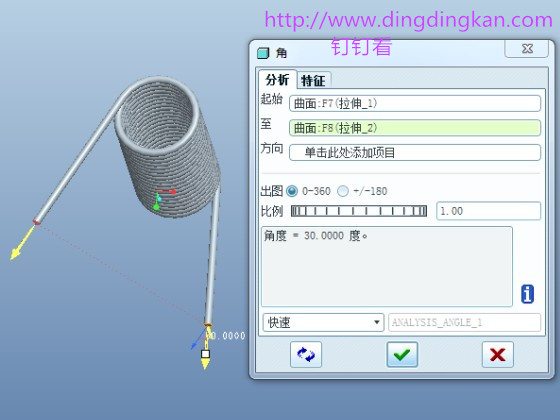

再画出另一边的力臂,这样扭簧就大体成形了,如果想要复杂点的效果,在两力臂上加工再画几个压簧即可。这里就不再示范了。下图为简单的扭簧。

怎么用PROE画扭簧?
