五金塑胶配合结构之过盈配合

admin 2015年8月27日21:43:19产品结构评论2阅读模式
摘要

利用五金件折弯后之间的夹层将塑胶板夹住,大家可以自行想像衣夹子打开一定角度的五金件。

今天来分享一个五金件的夹子,怎么通过过盈配合直接跟塑胶件连接并固定起来,还不用螺丝等固定方式。老规矩,先上图。

五金塑胶配合结构之过盈配合

从这个图中看不出什么吧,的确,就是一五金平面跟塑胶平面的配合,但这个结构并不能将两者之间固定住啊。没错,精彩的产品结构在下面。

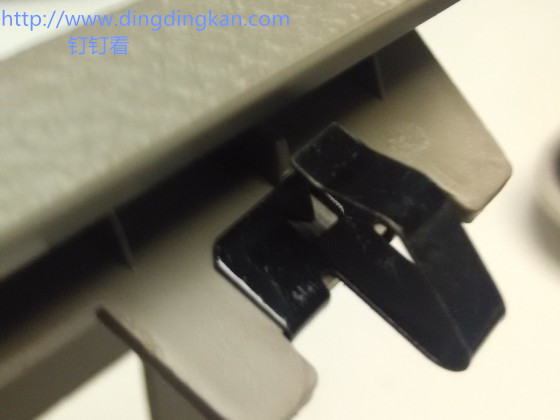

五金塑胶配合结构之过盈配合

从这里就能看出其结构原理啦。无非就是利用五金件折弯后之间的夹层将塑胶板夹住,大家可以自行想像衣夹子打开一定角度的五金件。但因五金件的夹层距离要比塑胶板的厚度要小,所以这种过盈配合装配起来要费点力气才行,不过一旦装配起来,想拆下来可以不是一件容易的事咯。
