摘要

硅胶是软的,当压板往下压时,硅胶就会变形且与零件C零接触,这样才能达到防水和效果。

昨天简单谈了下硅胶配合结构,今天接着那个硅胶来说说防水结构。今天是第一次讨论防水结构,先说说玻璃怎么做防水,后续在防水结构系列会慢慢涉及到其他如,螺柱防水、塑胶壳防水等结构。

好了,进入正题,老规矩,先上图,有图才能慢慢解说。

防水结构之1:玻璃片(透明件)防水

以上图为例,透明件是玻璃或其他透明材料(零件A),黑色的是硅胶(零件B),嫩绿色的是塑胶件或压铸件(零件C),而黑色硅胶上面的零件灰色的是压板之类的(零件D),材料也是塑胶件或压铸件。

相信大家都看出来了,这个图很明显地有干涉现象。这是因为硅胶是软的,当压板往下压时,硅胶就会变形且与零件C零接触,这样才能达到防水和效果。而压板为了能狠狠压住,四个角必须用螺钉固定,如果边太长的话还须增加相应的数量。

防水结构之1:玻璃片(透明件)防水

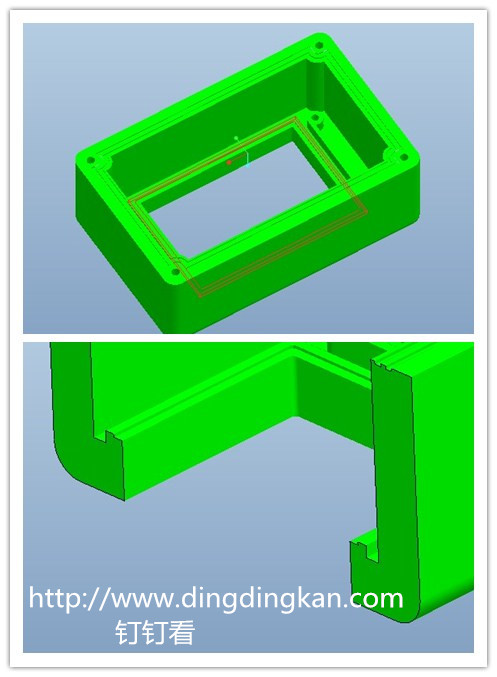

以上是零件C的图,上图中红色的那个像止口一样的凸起面就是跟硅胶的接触面。下图剖开来大家一看就都知道了。
