一边扣位一边螺钉固定的结构

admin 2015年9月7日22:17:09经典结构评论3阅读模式
摘要

把两者装配到一起就是这个样子了,上方是扣位的装配,下方是螺钉的固定。

放了几天假大家都爽歪歪了吧,自参加工作以来,印象中好像还是第一次因为阅兵而放假……我也趁着有点时间,把网站小小调整了一下。忽然想起前些时间把以前的四四方方的电脑显示器卖了,因为是放58同城卖的,拍些相片的时候发些一个有点意思的结构,这种结构结合了扣位和螺钉固定的方法,但以前很少用到,专业名词也不知道叫什么,如果有知道的资深产品结构设计工程师,麻烦告知一下,在此先谢过了。

下面上点图片分享下这个比较有意思的结构。

一边扣位一边螺钉固定的结构

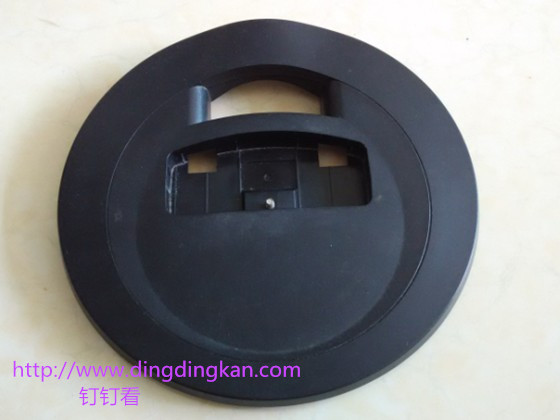

首先是显示器的底座,从图可以看出,上方是扣扣位的结构,下方中间有一个螺钉,放大点如下。

一边扣位一边螺钉固定的结构

呵,显示器有一段时间没用,积了点灰了,大家将就下,毕竟我们看的是结构方面的。我们继续看图。

一边扣位一边螺钉固定的结构

这个是显示器的固定脚(暂且这么称呼吧,没做过显示器不知道专业名称。。),我们从图中也能看出扣位结构和螺钉孔来。

一边扣位一边螺钉固定的结构

最后,把两者装配到一起就是这个样子了,上方是扣位的装配,下方是螺钉的固定。

本来螺钉不是这种的,是那种带介的还带一个圈圈方便旋转的,因为弄不见了,就随便找了个沉头的用着先了。
