标准电子件TF卡的内部结构:弹性扣位是怎么实现的

admin 2015年4月21日22:15:11产品结构评论20阅读模式
摘要

在日常用品,很多结构是我们按一下就会卡住,再按一下就会恢复原状那种,比如说圆珠笔,插座开关,TF卡等。

在生活中,我们碰到过许多带弹性的扣位,或许很多产品结构工程师只知道扣位,很少或没接触过今天所说的弹性扣位,那么,今天我们就来了解一下。

不知道大家有没留意过,在日常用品,很多结构是我们按一下就会卡住,再按一下就会恢复原状那种,比如说圆珠笔,插座开关,TF卡等。下面以TF卡为例来说明。

标准电子件TF卡的内部结构:弹性扣位是怎么实现的

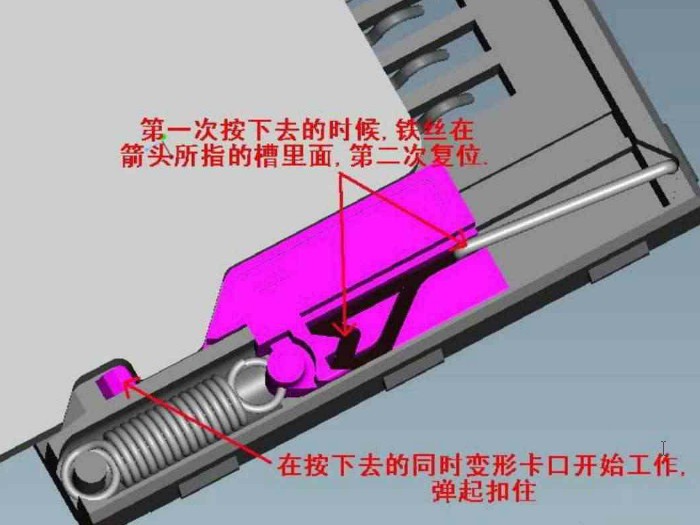

这图就是TF卡的内部结构,一看就清楚了吧,还不了解清楚的请继续看图。

标准电子件TF卡的内部结构:弹性扣位是怎么实现的

再来段文字解说。将卡往里面推的时候,铁丝会沿着导轨往前移动,移到一定位置时,由于塑胶件的往下偏移,导致铁丝会卡图中所指的槽里面,这个时候即使松开手卡也不会弹出来了,因为给铁丝钩住了。这是第一步。而当想让卡弹出的时候,只需再将卡按一下,让铁丝回到原来的位置即可,卡位的弹起是为了扣住TF卡。
