硅胶塑胶配合结构之2:孔轴配合(经典的表带结构)

admin 2015年6月12日22:22:41经典结构评论2阅读模式
摘要

下图是一个表壳的结构,可以做这种结构的只有塑胶件,当然,如果做压铸件也行,只是要进行后加工而已。

今天晚上回家后发现手表有点松,于是拆开随便清洁了一下。偶然间发然了表带与表壳间的固定方式:简单的孔轴配合结构。想起前段时间在网上也下载了个手表的结构,干脆今晚就分享这个结构了。果然生活中并不缺少任何一样东西,只是缺少发现。哈哈……

回到正题,下图是一个表壳的结构,可以做这种结构的只有塑胶件,当然,如果做压铸件也行,只是要进行后加工而已。

硅胶塑胶配合结构之2:孔轴配合(经典的表带结构)

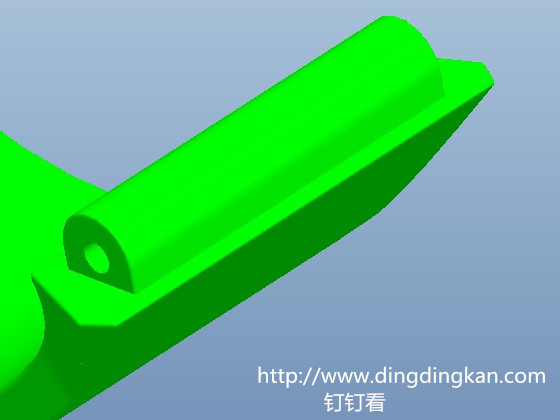

看完表壳后我们再来看看表带。这个一般情况下都做成硅胶的,如果做五金的,除了与上面的表壳配合那个孔不变以处,其他的都不一样。

硅胶塑胶配合结构之2:孔轴配合(经典的表带结构)

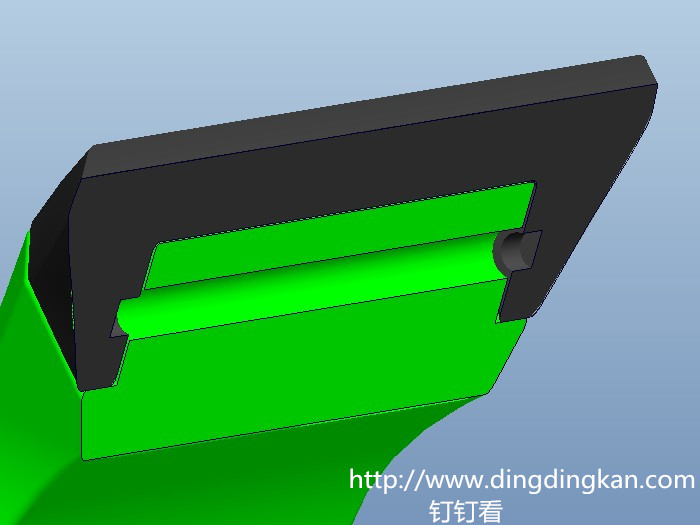

看到这里,相信随便有几年产品结构设计经验的工程师们都知道怎么配合了。没错,就是通过一根转轴来配合,下面把配合好的剖面图演示出来,轴就没装配进去了,相信大家都懂的。

硅胶塑胶配合结构之2:孔轴配合(经典的表带结构)
