今天说下一个简单的PROE技巧：标注对称尺寸。这个技巧说常用也不常用，但说它不常用吧，它偶尔又能派上用场，既然有疑问，干脆分享出来得了，以后不知道的朋友直接看这文章就知道怎么标注了。
首先，画根对称轴，这个毫无疑问吧，再按如下图所示画好其他部分（当然，画其他图形也行，只是为了取个尺寸而已）。
大家应该都有注意到，图中有AB两点，这了为了好区别点的顺序而另外标上去的。要标对称尺寸时，只需先左键点一下A，再在轴上的点B上左键点一下，然后再左键点一下A，最后，在轴的附近中键标一下尺寸即可。

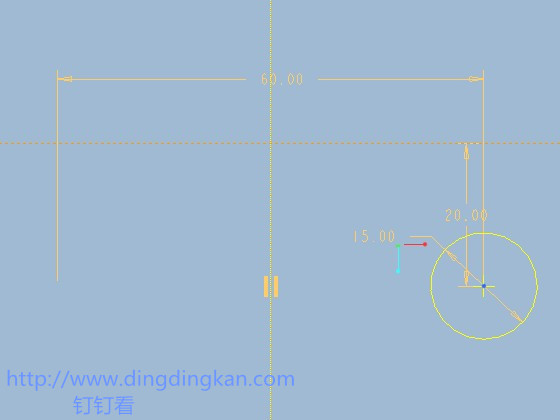

标好对称尺寸后如下。
注意：最后一下是中键点一下，位置就是你想把尺寸定在哪里就在哪里点，但因为是对称尺寸，所以一般都在轴附近。
