proe之如何在3D中插入图片进行描线

admin 2017年5月12日23:10:29Proe/Creo其他技评论6阅读模式
摘要

画3D时插入图片,可在草绘描出相似曲线及形状。

有时在进行产品结构设计时,需要一些较为相似的曲线来进行描绘,那么,我们可以在画3D时插入一张图片,然后在草绘中对着该图片中图形绘制相似的曲线即可。

那么,该如何在PROE的3D中插入图片呢,详见以下步骤。

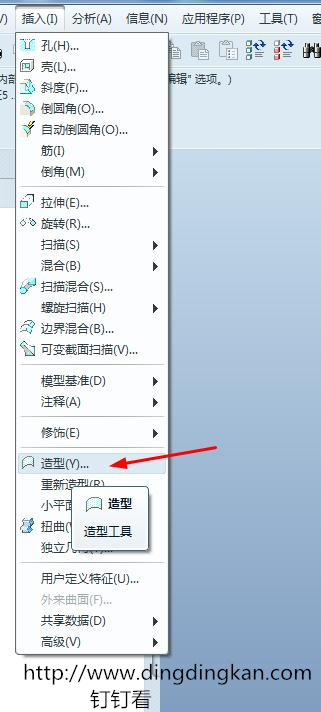

1.点击“插入”--“造型”命令,或者直接点击造型工具;

proe之如何在3D中插入图片进行描线

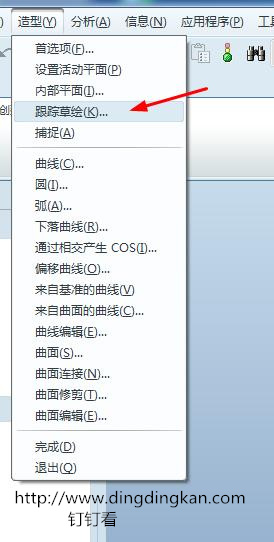

2.点击“造型”--“跟踪草绘”命令

proe之如何在3D中插入图片进行描线

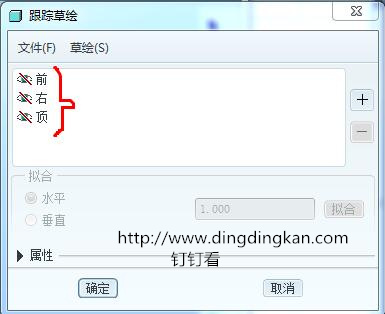

3.这时会弹一个“跟踪草绘”对话框,如下图所示,可以分别在FRONT\RIGHT\TOP三个平面各插入一张图片,这里选择TOP面;

proe之如何在3D中插入图片进行描线



4.在弹出的选择图片文件框里选择需要插入的图片,这里以WIN7的桌面中心为例,点击确定后会出现如下界面;

proe之如何在3D中插入图片进行描线

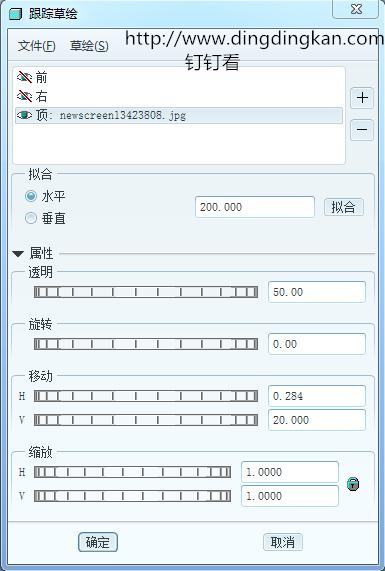

5.点击“属性”有更多选项,可以移动及旋转图片,还能缩放及透明化,如下所示;

proe之如何在3D中插入图片进行描线

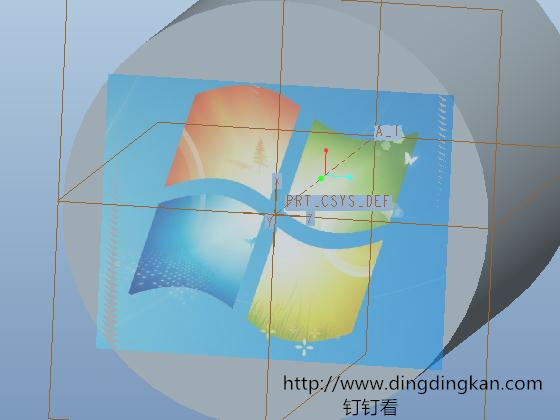

6.调节下数值,把图片移到中间,确定后会出现如下效果。

proe之如何在3D中插入图片进行描线
