PROE分析中的反射工具

PROE软件中有一个分析曲面是否圆顺过渡的功能,不知道大家平时在产品结构设计过程有没注意到或使用到,这个功能叫反射。

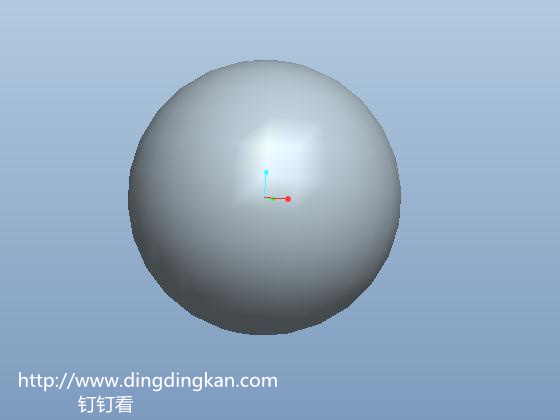

下面直接举例说明,先画一个球体,球体的曲面够圆顺过渡了吧,画好后如下图

proe之反射检查功能

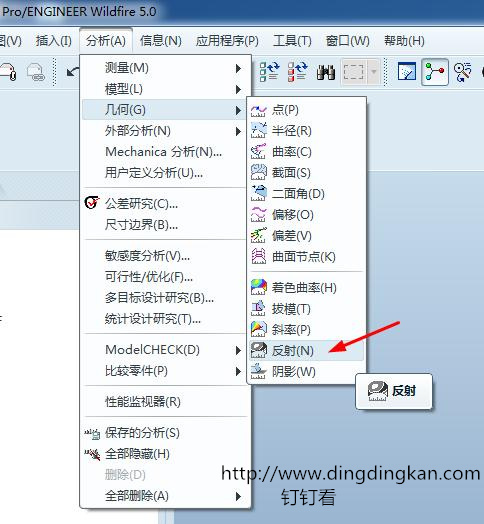

之后,依次点击菜单“分析”-“几何”-“反射”,弹出“反射”对话框

proe之反射检查功能

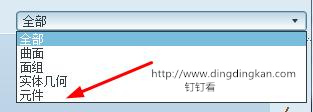

再点击软件右上角或右下角的下拉菜单,选中“元件”后再选择第一步画好的球体,如下

proe之反射检查功能



当选择球体后就会变成以下图形了。

proe之反射检查功能

各条纹平整均匀说明曲面过渡的很好,当然,四周的显示不用理它,不信可以试试,不管你怎么转这个球体,它始终显示这个图形,说明整个球面都是过渡的很好。
