搞电子消费品的工程师都知道，PCB的堆叠需要经常导入板子的3D文件，这个关系到产品内部的空间结构，所以与产品结构设计也有很大的关系，今天就说说怎么导入生成这种EMNEMP的3D文件。

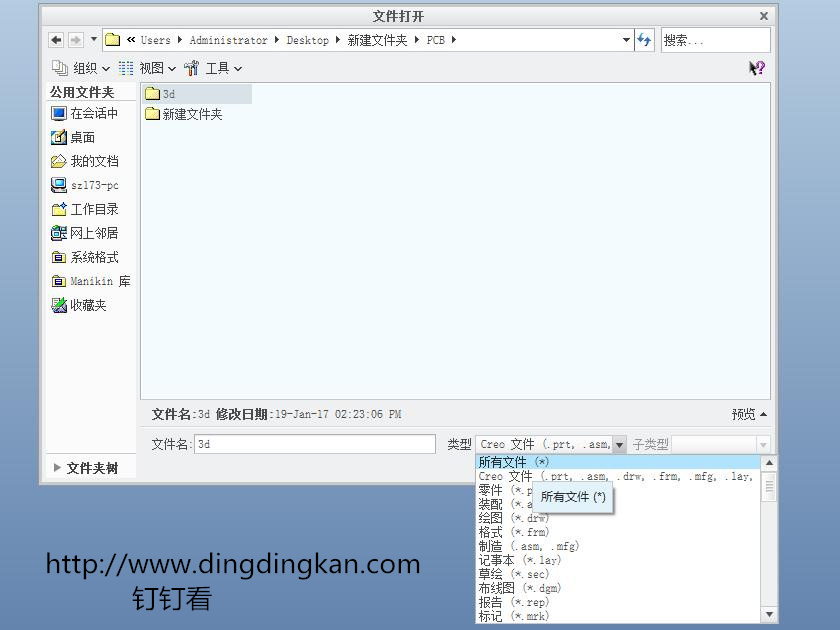

首先来打开EMN文件，默认是找不到该文件的，要选择“所有文件”，如图；

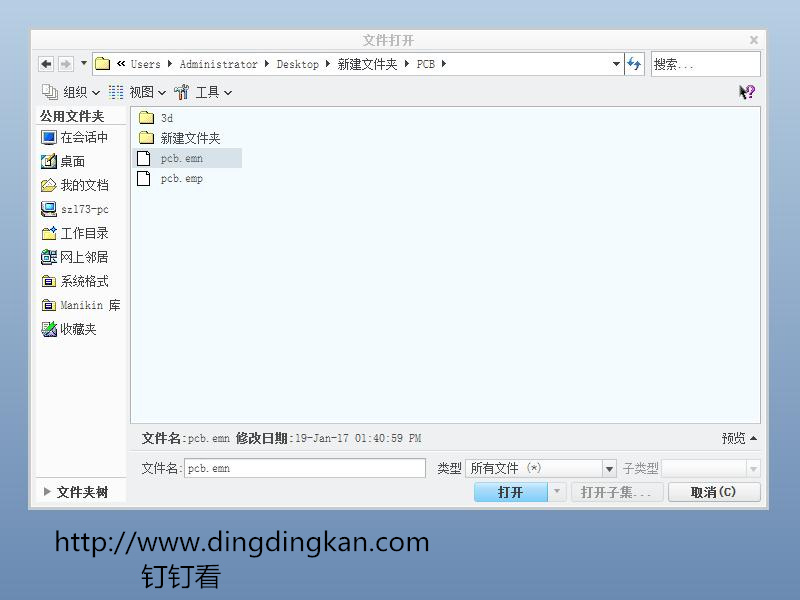

找到该文件后，打开，也可直接双击打开；

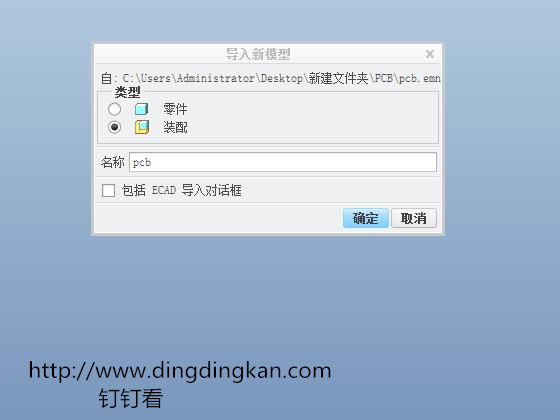

这时会出现如下图的提示，如果不用改PCB板厚，直接选择“装配”后确定；

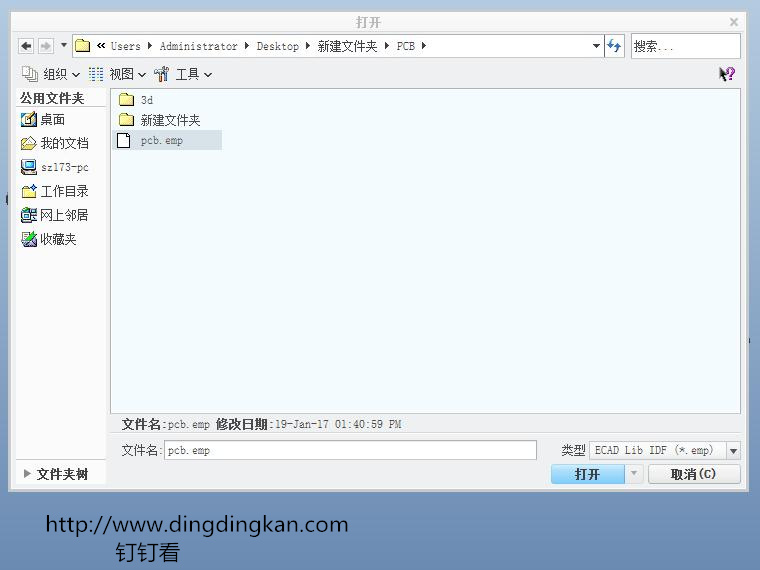

PROE软件自动运行短时间后，会自动弹出一个窗口让你找到关联的EMP文件，如下图；
完成后，整个PCB板的3D就导出来了。
-----------------分割线-----------------

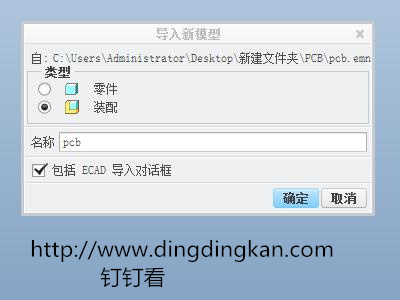

这里涉及到一个板厚的问题，如果需要更改板厚，则需要在弹出下图对话框时再多选一项“包括ECAD导入对话框”，再点击确定。
在弹出的对话框中输入你所需要的板厚。
备注：输入板厚注意是英寸的单位，请自行将其换成MM。
